非標準ガイドレール

標準の C 字型または U 字型レールが屋根に適さない場合、Guojian はお客様のニーズに合わせたカスタムの非標準ガイドレールを製造します。これらのレールは S350GD 鋼帯から冷間圧延成形され、耐食性のために溶融亜鉛メッキまたは亜鉛-アルミニウム-マグネシウムコーティングが施されています。その断面は、屋根のプロファイルとモジュールのレイアウトに合わせて特別に設計されています。ご質問をお待ちしております。

お問い合わせを送信

製品説明

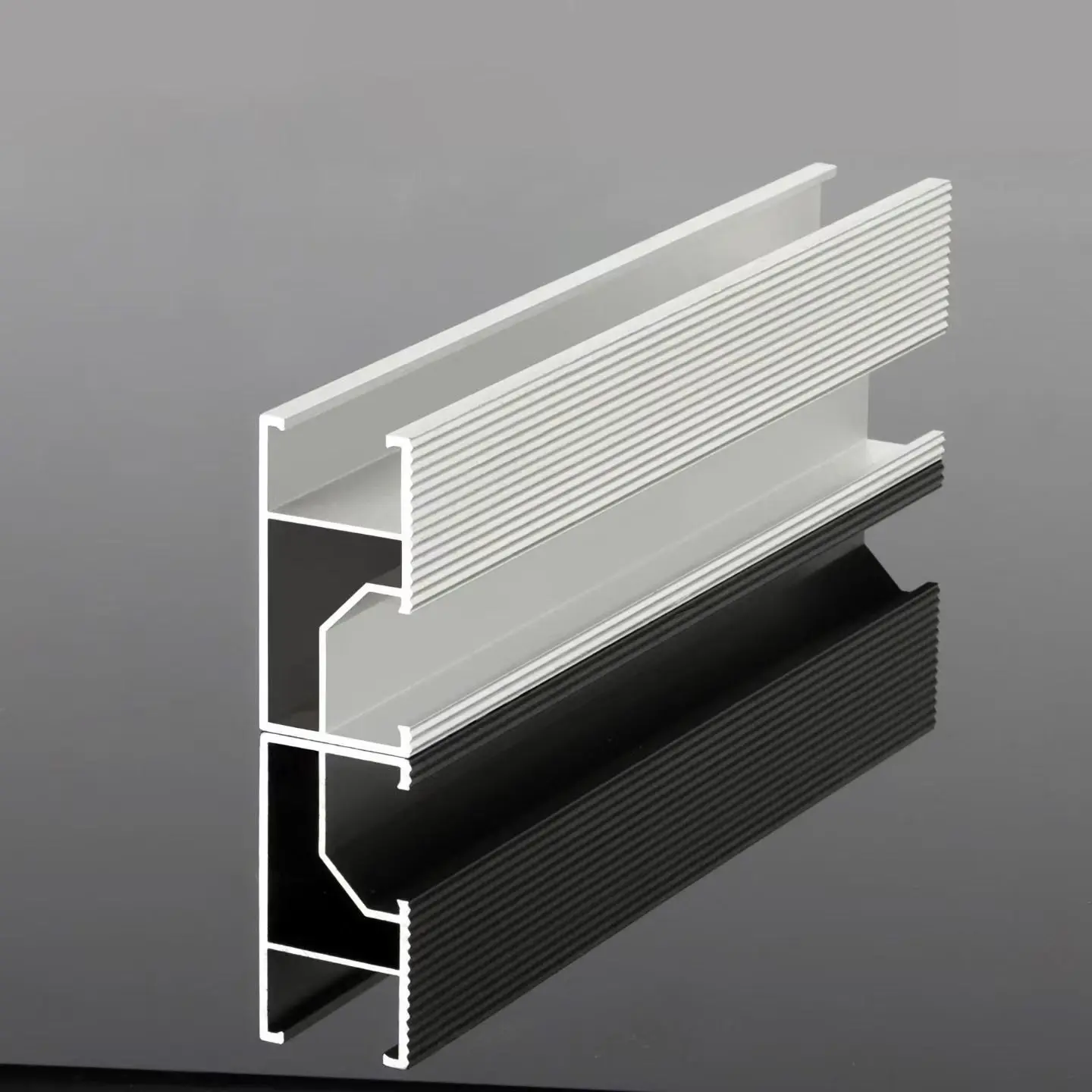

当社では、標準の在庫リストから選択するのではなく、特定の屋根の形状に基づいてカスタムの非標準ガイドレールプロファイルを設計します。当社は、高強度 S350GD 鋼を使用して必要なプロファイルをロール成形し、既製のミッドクランプ、エンドクランプ、およびスライドナットとの互換性を維持する標準的な T スロットを組み込んでいます。これらには溶融亜鉛メッキまたは Zn-Al-Mg コーティングが施されて供給されます。プロファイル設計、ロール成形、パンチング、および長さの切断作業はすべて、中国の天津にある自社工場で行われます。

non-standard guide rail

適用可能な屋根の種類

独特の形状を持つ台形および立継ぎ金属屋根:

一般的なシナリオとしては、型破りな台形または立ち継ぎのプロファイルや、標準範囲を超えるリブの高さが挙げられます。この場合、標準の C/U レールのベースがルーフリブと干渉し、ルーフリブが平らに設置できなくなります。

曲線、アーチ型、または階段状の屋根:

曲率や高さの変化がある屋根では、固定プロファイルの標準レールでは隙間が残ったり、モジュールフレームがねじれたりする可能性があります。非標準ガイドレールのカスタムプロファイルにより、各取り付けポイントを正確に必要な高さに配置できます。

スペースに制約のあるレイアウト:

低い取り付け高さ、アレイを貫通する屋根機器、または特殊な傾斜角に設定されたモジュールが関係する状況。カスタムレールプロファイルは浅く作成したり、障害物を乗り越えられるような形状にしたりできるため、標準プロファイルに対応するためだけにアレイ全体を再設計する必要がなくなります。

既存の産業施設の PV 改修:

既存の母屋が固定されて動かない場合、既存の母屋の間隔に一致するように設計された非標準のガイドレールのプロファイルにより、切断や補強を行わずに新しいアレイを元の構造に直接取り付けることができます。

主な利点と根本的な理由

屋根に合わせて調整されたプロファイルにより、労働時間を節約します:

プロファイルは、屋根のリブ形状、母屋の位置、モジュールの角度に合わせて特別に設計されています。レールは、妥協的なソリューションではなく、納品時にすぐに取り付けられるコンポーネントです。これにより、現場での労働力が大幅に節約され、屋根の切断、研削、シム調整の必要性がなくなり、予期せぬ作業停止が大幅に減少します。

同じ量の鋼材でより高い構造効率:

非標準のガイドレールの断面により、曲げモーメントが作用する場所に材料を正確に配置できます。同じ重量でも、標準セクションよりも高い慣性モーメントを実現します。屋根荷重が制約である場合、同じロジックが逆に適用されます。つまり、老朽化した屋根の死荷重を制御するためにセクションを軽くすることができます。

クランプ面に保持される標準 T スロット:

外部プロファイルに関係なく、クランプ面は標準の T スロットを維持します。市販のミッドクランプ、エンドクランプ、スライドナットは従来通り使用でき、その他の部品表も変更ありません。既存の取り付けツールとクランプ在庫は引き続き使用できます。

ワンパス成形と安定供給：

このセクションは、スチールストリップからの 1 回のパスでの連続ロール成形によって形成され、バッチ間で一貫した真直度と再現性が保証されます。10 番目のコンテナは承認されたサンプルと一致します。

耐用年数に基づいたコーティングのオプション:

非標準ガイドレールには、溶融亜鉛メッキ (Z275) と亜鉛-アルミニウム-マグネシウム (ZAM80–150) の両方のオプションが用意されています。亜鉛-アルミニウム-マグネシウムは、従来の亜鉛めっきと比較して切断端の自己修復機能と優れた塩水噴霧耐性を提供します。そのため、沿岸地域や湿気の多い工場現場などにおすすめです。耐食性の保証は溶融亜鉛めっきの場合は 15 年、亜鉛-アルミニウム-マグネシウムの場合は 25 年です。

製品仕様

アイテム参考仕様注記

材料 S350GD / S450GD 冷間成形鋼高張力鋼帯、ロール成形

コーティング溶融亜鉛めっき Z275、または Zn-Al-Mg ZAM80–150 プロジェクトごとに選択

厚さ 1.2 / 1.5 / 2.0 / 2.5mm プレーンセクションの場合は通常 1.2 ～ 1.5 mm

セクションの高さ 40 / 45 / 50 / 60 / 80mm デザインするカスタムセクション

フランジ幅 30・35・40mm モジュールクランプに適合

スロット Tスロットまたはオープンスロット標準スライドナットの場合

長さ 3 / 4 / 6 m、長さに合わせてカット輸送と切断に最適化

単重約1.2～3.5kg/m 断面や厚みにより異なります

互換性のあるモジュール一般的な c-Si モジュール、500 ～ 700 W 風景または肖像画

最大。サポートスパン 1.0～1.5m 構造計算の対象となります。平野部下部

MOQ 1 × 20GP コンテナ;小規模なトライアル注文も交渉可能 —

リードタイムデポジットの受領後 7 ～ 15 営業日 —

貿易条件 FOB / CFR / CIF —

設置および使用上の注意事項

荷重経路は、プロジェクト用に設計された特定の断面によって決まります。したがって、これらの非標準ガイドレールの取り付けプロトコルは標準レールよりも厳格です。すべての設置チームは次の 5 つの点を遵守する必要があります。

1. 取り付け方向に対してスロットの向きを逆にしないでください。向きを誤ると、耐荷重断面が変化し、耐荷重が低下します。

2. ボルトは設計トルクに従って厳密に締め付けてください。カスタムセクションの薄肉領域に過剰なトルクがかかると、局所的な潰れが発生する可能性があります。

3. レールの接続には、この特定のセクション用に設計されたカスタムコネクタを利用する必要があります。標準のレールコネクタはこの形状と互換性がありません。

4. 電気化学的腐食を防ぐために、異種金属間の接触点に絶縁ガスケットを取り付けます。ファスナーがコーティング (溶融亜鉛メッキまたは亜鉛-アルミニウム-マグネシウム) と互換性があることを確認してください。

5. レールの中間部分の薄肉部分を踏まないでください。歩行による集中荷重により変形が生じる可能性があります。

製造と品質管理

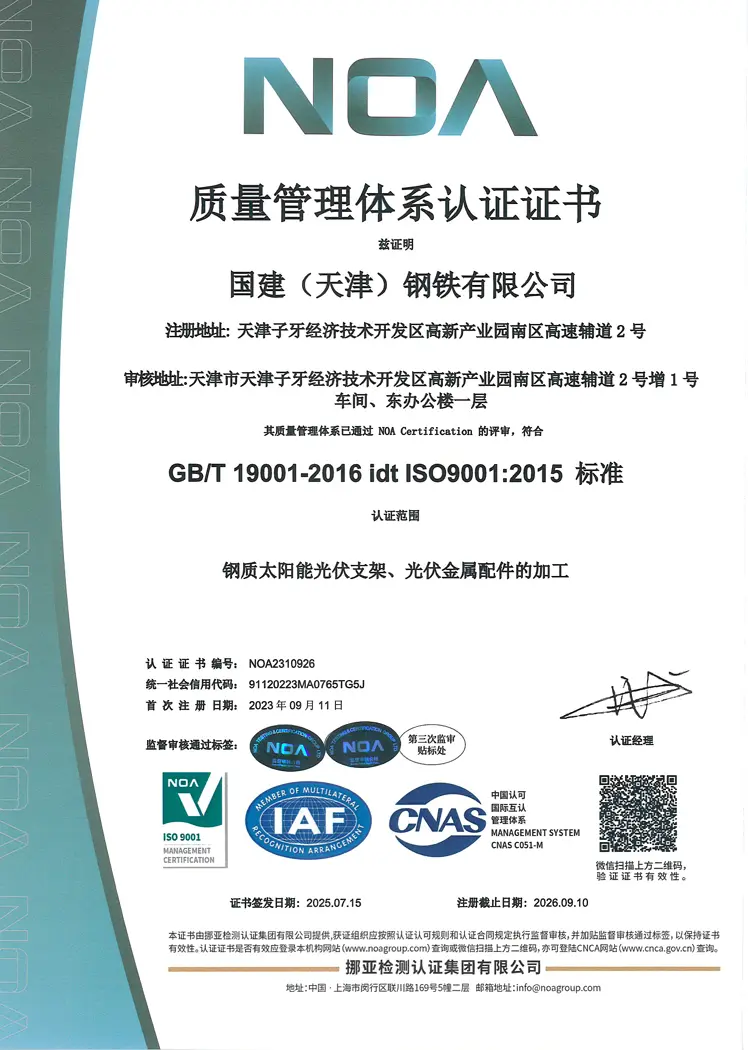

当社は、入荷した鋼帯とコーティング材料の検査（品位、厚さ、めっき付着量のチェック）、ロール成形時の断面寸法と真直度をインラインで測定。各バッチを梱包する前に、断面精度、真直度、表面状態の最終検査を行います。当社の品質および環境マネジメントシステムは ISO 9001、ISO 14001、および ISO 45001 に基づいて認証されています。認証の範囲には、スチール製の PV 取り付け構造と金属製の PV アクセサリが含まれます。

non-standard guide rail

よくある質問 (FAQ)

Q1: カスタムプロファイルレールの見積もりを提供するために、どのような情報が必要ですか?

A: 屋根瓦または母屋の図面 (または寸法を記入した断面スケッチ)、モジュールの寸法とレイアウト、計画されたサポートスパンが必要です。これを基に断面、コーティング仕様、単体重量を確認させていただきお見積りを提出させていただきます。大量生産の前に、サンプルまたは最初の製品の断面を作成できます。

Q2: メーカーですか、それとも商社ですか?

A: 私たちはメーカーです。ロール成形、打ち抜き、長さの切断加工、およびコーティング管理はすべて、中国の天津にある自社の生産施設で行われます。当社の工場記録と証明書をぜひご覧ください。

Q3: 溶融亜鉛メッキと亜鉛-アルミニウム-マグネシウムメッキのどちらを選択すればよいですか?

A: ほとんどの内陸屋根の用途には、溶融亜鉛メッキ (Z275) で十分です。沿岸、高湿度、または工業用腐食環境には、優れた刃先保護と塩水噴霧耐性を備えた亜鉛-アルミニウム-マグネシウムをお勧めします。保証期間はそれに応じて異なります。溶融亜鉛メッキの場合は 15 年、亜鉛、アルミニウム、マグネシウムの場合は 25 年です。
