Hレール

自動組立およびマテリアルハンドリング装置では、リニア スライドが 3 年後も静かで滑らかなままであるか、わずか 3 か月後にぐらつき始めるかどうかは、ガイド レールによって決まります。従来の単一スロット プロファイルのほとんどは、単一の作業面に負荷を集中させます。偏心した荷重によりキャリッジの位置が徐々にずれる可能性があり、その結果生じる誤差は最終的に機械全体のパフォーマンスに影響を及ぼします。 H-Rail は、表面処理のみに依存するのではなく、断面形状を通じてこの問題に対処します。デュアル平行ウェブを備えた対称 H 型アルミニウム プロファイルを特徴とし、リニア スライド、リフティング コラム、プッシュプル機構、ツーリング フレーム、軽量コンベア ラインなどの往復運動用途向けに設計されています。

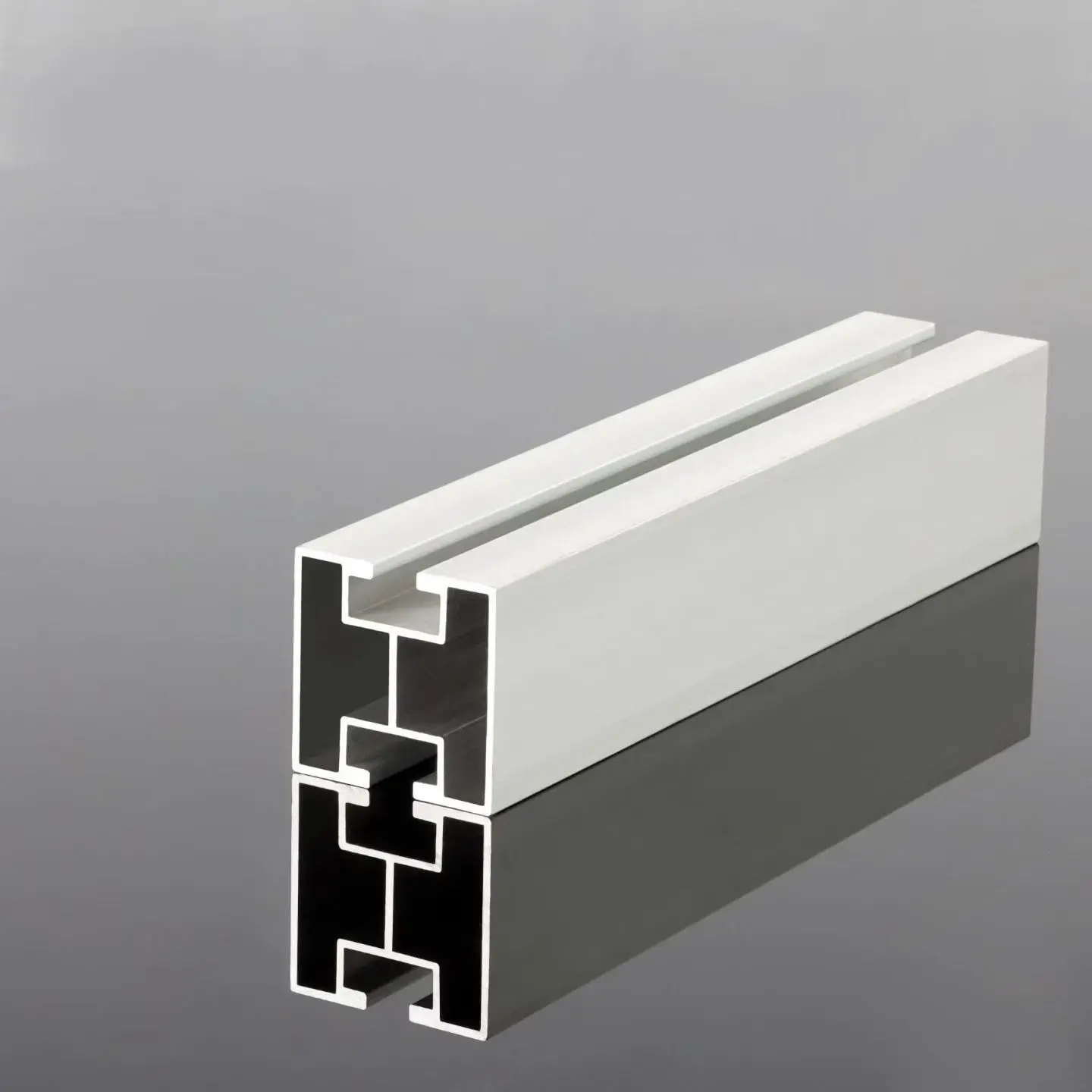

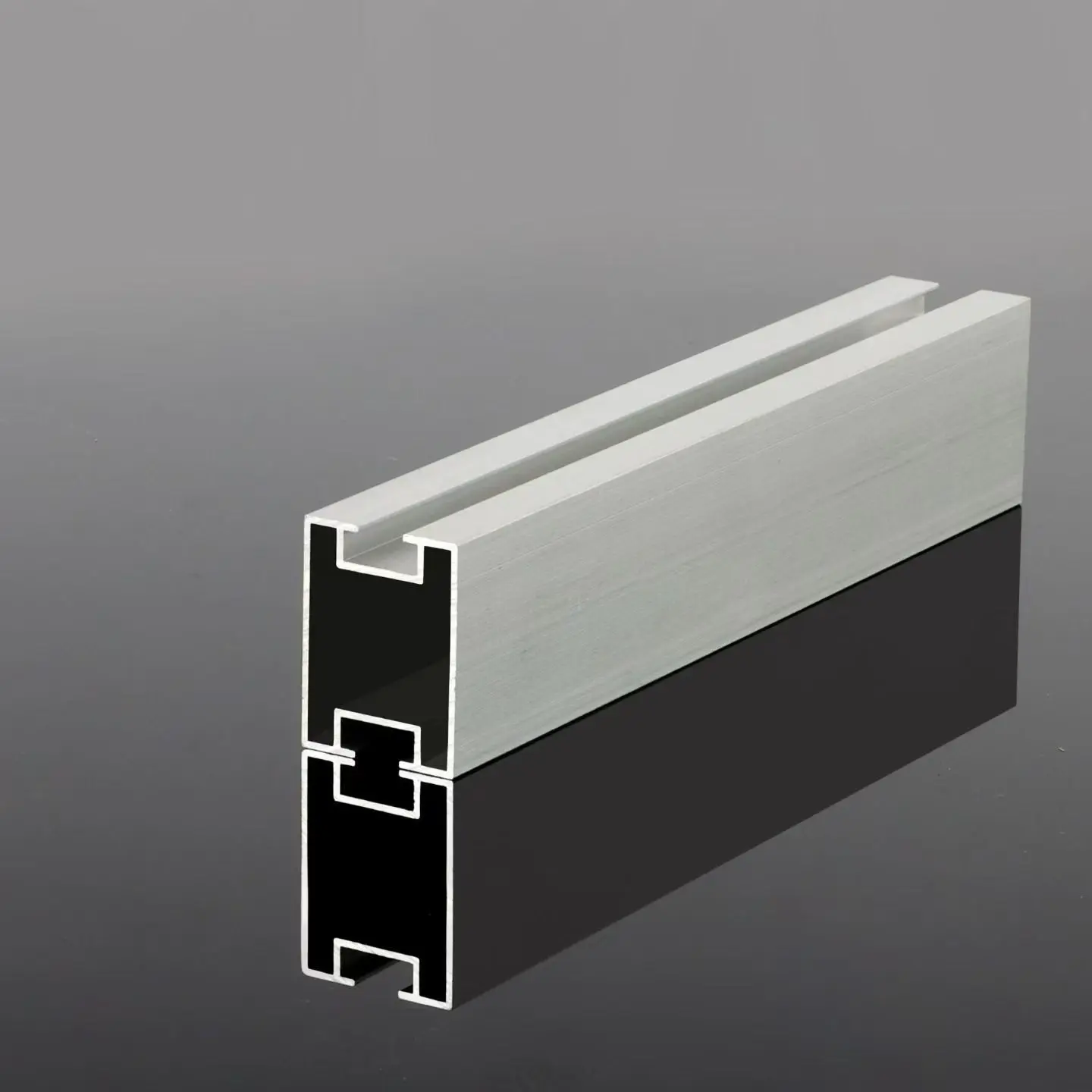

H断面ガイドプロファイルとは何ですか?

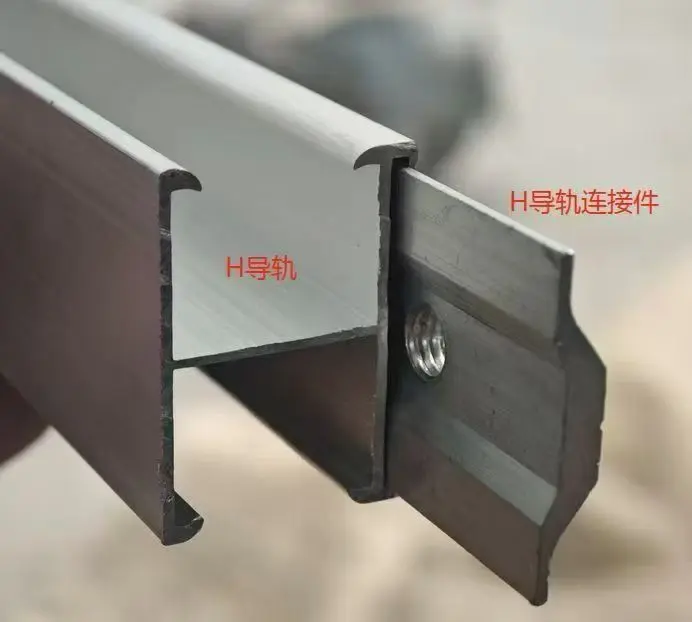

H レールは、断面が文字「H」に似た構造アルミニウム ガイド プロファイルです。2 つの水平フランジが中央のウェブで接続され、両側に使用可能なスロット付きの表面を提供します。この対称的な形状のおかげで、垂直荷重は 1 つではなく 2 つの支持アームに分散され、オープンセンターにより剛性を損なうことなく重量が軽減されます。

この形状には 3 つの利点があります。同様の重量のシングルスロット レールと比較して、中程度の荷重下でもたわみが少なくなります。機器が横方向の力を受けたときや緊急停止したとき、プロファイル自体がねじれに耐えます。また、2 つの機械加工面が利用できるため、キャリッジはどちらの側でも、あるいは両側で同時に走行することもできます。

主な利点とその背後にある理由

バランスの取れた負荷分散:

デュアルウェブ断面により 2 本の支持アーム全体に圧力が分散され、集中荷重による作業面のへこみや変形が起こりにくくなります。当社の製造経験は、バッチ全体で一貫した耐荷重性能を示しています。これは、何百もの同一のワークステーションを構築する場合に重要な要素です。

ねじり安定性:

H レールの対称断面は、機器に横方向の力が加わった場合や長いレールが設置されている場合でも、本質的にねじれに耐えます。これにより、取り付け後に H レールがわずかにねじれ、ストロークの途中でキャリッジが固着したり詰まったりするという、一般的なワークショップの問題が直接解決されます。リバーシブルデザイン: 溝付きの両側は精密機械加工されており、レールを上向き、下向き、または垂直に取り付けることができます。構造梁またはフレーム コネクタとしても機能します。単一のプロファイルで複数の設計構成をカバーできるため、カスタム ブラケットの必要性が減ります。

ロングストロークにわたる真直度:

各レールは押出後に真っ直ぐにされ、出荷前に個別に検査され、たとえ長い長さであっても反りのない真っ直ぐさが保証されます。キャリッジの動きはストローク全体にわたって一定に保たれ、両端のきつくなったり緩んだりすることがなくなります。

硬質陽極酸化処理された作業面:

硬質アルマイト層により表面硬度と耐摩耗性が向上し、高周波摺動でも表面劣化を防ぎます。工場のほこりや湿気に強く、マット仕上げが汚れの蓄積を防ぐため、クリーンルームや精密組立エリアに最適です。

技術仕様

アイテム	仕様
材料	アルミニウム合金、熱間押出
セクションタイプ	対称 H プロファイル、ダブルウェブ、中空コア
表面処理	硬質アルマイト処理、マット仕上げ
長さ	お客様の図面に従って長さにカットします
真直度	出荷前に矯正と検査を行います
加工オプション	定尺カット、端面取り、穴あけ、タップ加工、精密加工
MOQ	1 × 20GP コンテナ;小規模なトライアル注文も交渉可能
リードタイム	デポジットの受領後 7 ～ 15 営業日
貿易条件	FOB / CFR / CIF

機器に適したレールの選択

荷重の方向から始めます：

荷重が H レールの真上に配置され、力が常に垂直方向にかかる場合は、通常は標準のダブルウェブ プロファイルで十分です。ただし、負荷が中心からずれている場合や、装置が頻繁に緊急停止する場合は、まず使用条件について当社にご相談いただくことをお勧めします。このようなシナリオでは、プロファイル設計の幾何学的利点が最も重要です。

長さは 2 番目の重要な要素です。

ストロークが長いと、レールの曲率が増幅されます。したがって、ストロークが数メートルを超える場合は、現場でプロファイルを切断するのではなく、事前に直線化および検査された長さに合わせて切断されたレールを注文することをお勧めします。違いは、スムーズで連続的な動きとストローク途中での潜在的なバインディングにあります。

3番目の要素は動作環境です：

硬質陽極酸化処理された表面は、ほこりの多い作業場や湿気の多い施設に適しています。 H レールが洗浄手順や切削液にさらされる場合は、ご注文前に表面の適合性を確認できるよう、特定の媒体をお知らせください。

製造と品質管理

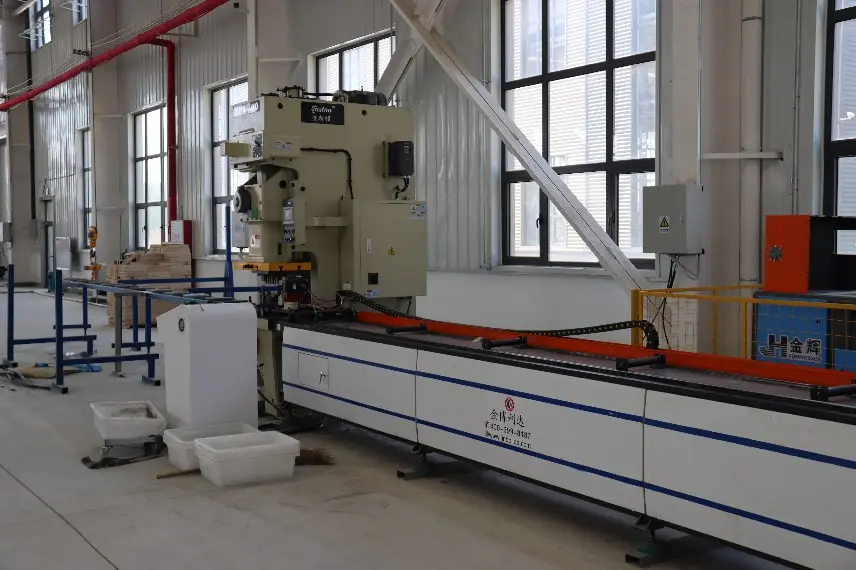

H レールは自社施設で製造されています。押出成形、機械加工、陽極酸化処理はすべて社内で行われます。当社の生産施設は、8 つの C チャンネル成形ライン、2 つの「Ji」プロファイル (ハット プロファイル) 鋼成形ライン、2 台の高出力ファイバー レーザー切断機、および 4 台の CNC パンチング ラインを稼働させています。当社の独自設備には、実用新案特許を取得した「アルミプロファイルパンチングマシン」（ZL 2023 2 2784865.9）が含まれます。この工場の年間プロファイル生産能力は約 200,000 トンです。

当社は 30 か国以上に輸出し、プロジェクト請負業者と機器メーカーの両方に対する長期供給プログラムをサポートしています。輸出書類と第三者による検査の取り決めについては、ケースバイケースで交渉できます。

よくある質問

Q1: メーカーですか、それとも商社ですか?

A: 私たちはメーカーです。当社の H レールの押出、矯正、機械加工、硬質陽極酸化処理はすべて、中国の天津にある自社の生産拠点で完了します。当社の工場記録と認証をぜひご覧ください。

Q2: 最小注文数量 (MOQ) はいくらですか?

A: 標準MOQは20GPコンテナ1個です。初回のトライアル注文やサンプルバッチについては、少量でも承ります。必要な断面仕様と全長をお知らせください。それに応じてお見積りを提出します。

Q3: 図面に従って製品を加工できますか?

A: はい。定長切断、端面取り、穴あけ、タップ加工などの仕上げ加工をすべて社内で行っております。レールは納品時にすぐに設置できるため、施設で追加の加工を行う必要はありません。

Q4: レールはどの程度の風雪荷重に耐えられますか?

A: 当社の H レールは、厳格な風雪荷重シミュレーション テストを受けています。当社は、地域の気候パラメータに基づいて負荷計算を実行し、EN 1991 や ASCE 7 などの国際規格を満たす適切な H-Rail モデルを推奨します。

Q5: 大量注文の場合、品質の一貫性をどのように確保しますか?

A: すべてのバッチは、梱包前に真直度、構造的完全性、表面品質の検査を受けます。最初のサンプルから最終容器まで同じ合格基準が適用されます。

Q6: あなたの H レールは、市場で主流の PV クランプと互換性がありますか?

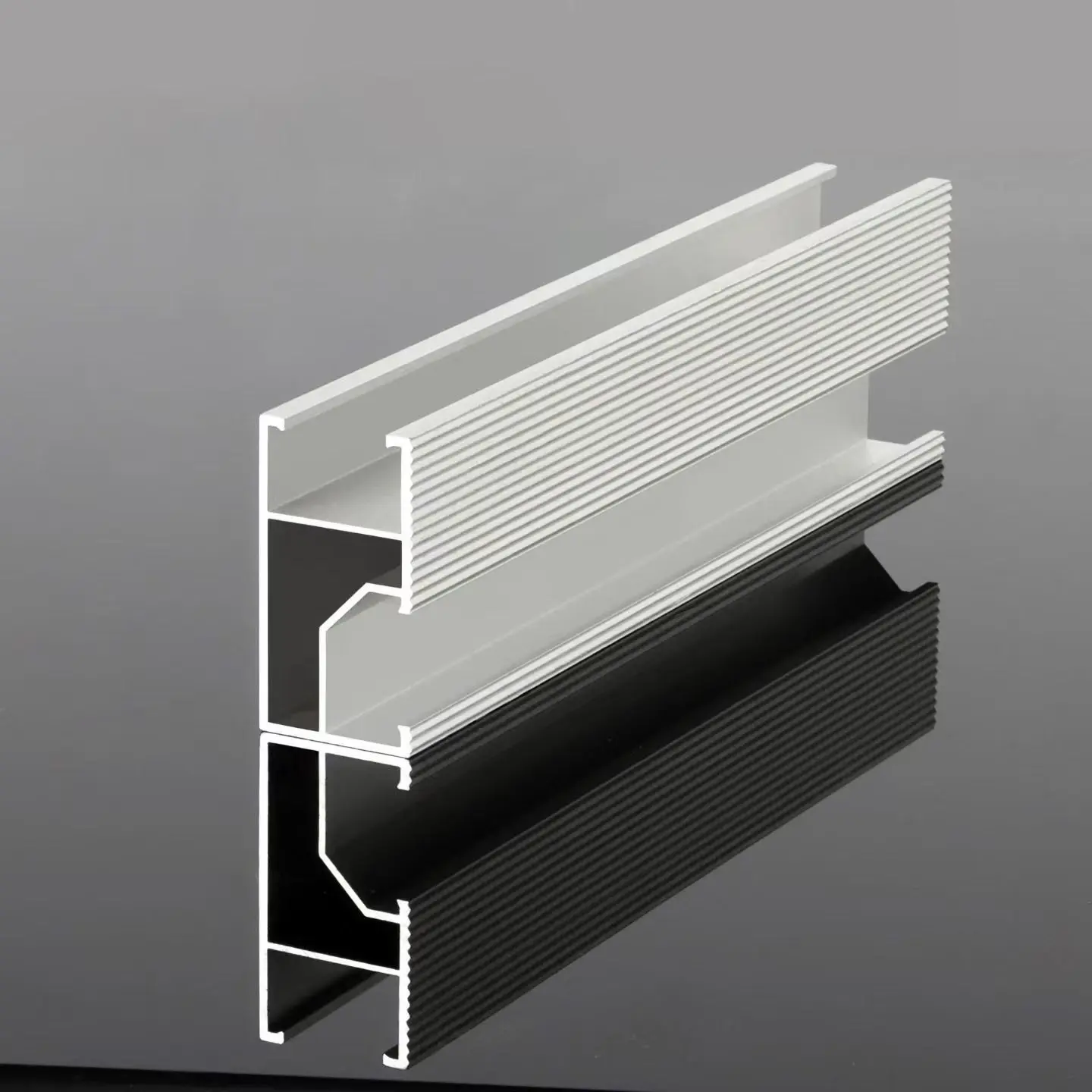

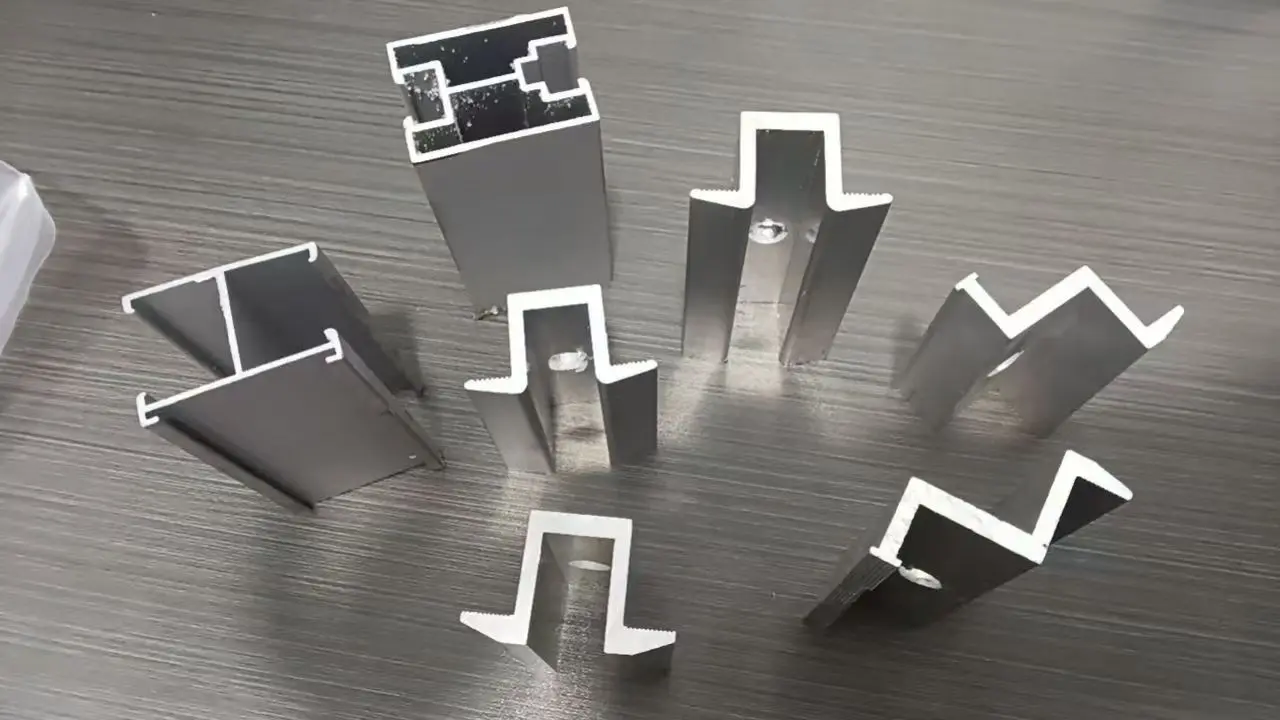

標準の H レール プロファイルは、市場で入手可能なほとんどのミッド クランプ、エンド クランプ、ステンレス スチール ファスナーと互換性があります。適合するクランプに特定の要件がある場合は、新しい金型を作成してカスタム プロファイルを製造することもできます。
