ガイド レールは、太陽光発電 (PV) 取り付けシステムの中核となる耐荷重コンポーネントであり、主に太陽光発電モジュールを固定して配置するために使用されます。通常、クランプやボルトなどの締結具と組み合わせて使用されます。当社の包括的なレール製品ラインは、鋼 (溶融亜鉛メッキおよび亜鉛-アルミニウム-マグネシウム合金) とアルミニウム合金の 2 つの主要な材料タイプを特徴とし、H レール、リブなしレール、カスタム形状レールなどのさまざまな断面プロファイルを網羅しています。これらのレールは PV モジュールの荷重に耐え、取り付け柱または屋根ベースに力を伝達します。これらは、カラー鋼瓦屋根や平らなコンクリート屋根への分散型 PV 設置、PV カーポートや特定の地上設置型 PV 発電所に適しています。
ガイド レールは、内陸および沿岸の場所、高塩分環境、屋根荷重制限のある現場、大規模発電所などのさまざまなプロジェクト条件に合わせて、アルミニウム合金、Zn-Al-Mg 合金、溶融亜鉛めっき鋼板などのさまざまな材質で入手できます。

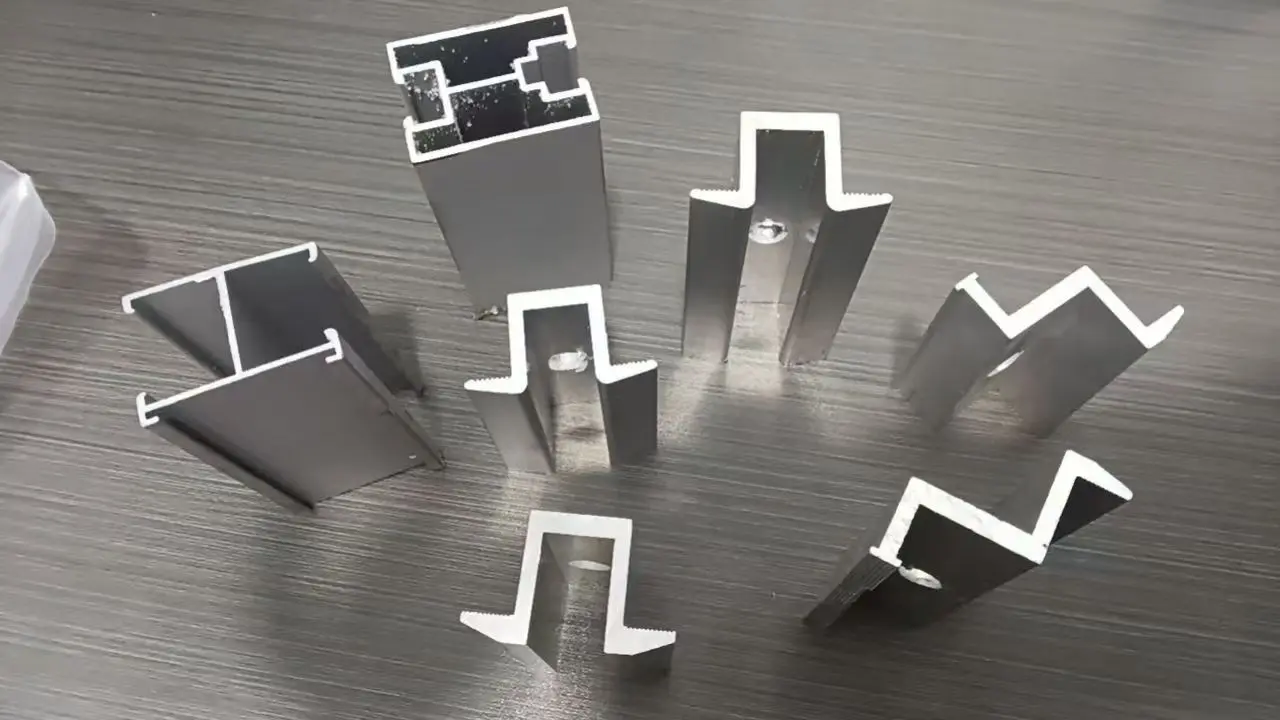

標準の C、H、U 字型プロファイル、軽量のリブなしプロファイル、およびカスタムの非標準形状が含まれており、従来のプロジェクトと特殊な改修用途の両方との互換性を確保します。
固定長切断、CNC パンチング、カスタム プロファイル加工をサポートします。当社は標準的な既製製品に限定されず、特定のプロジェクトの図面要件を満たすコンポーネントを製造できます。
ガイドレール、クランプ（中間/端クランプ）、ステンレス製ファスナー、接地部品は社内で製造されています。これにより、プロファイルとアクセサリ間の高度な互換性が確保され、現場での組み立てエラーが最小限に抑えられます。
標準仕様は迅速な納品に備えて在庫されています。当社工場は年間20万トンの生産能力を誇り、GW規模の発電所への大量供給に対応可能です。
アルミニウム工場や鉄鋼工場から個別に調達する必要がなくなります。当社はあらゆる種類のレールと適合するアクセサリを提供し、調達プロセス全体を合理化します。
| パラメータ項目 | 技術仕様 |
| オプションの基材 | 6063-T5アルミニウム合金 / S350GD Zn-Al-Mg鋼帯 / Q355溶融亜鉛めっき鋼 |
| 表面処理 | アルマイト / Zn-Al-Mg コーティング / 溶融亜鉛メッキ |
| メインセクションの種類 | H型、C型、U型、軽量非補強、カスタム特殊形状セクション |
| プロファイル肉厚 | アルミニウム合金: 1.2-2.0mm;スチール: 1.0-1.5mm (カスタマイズ可能) |
| 標準納品長さ | 4メートル、6メートル。任意の長さにカスタムカットが可能 |
| 互換性のあるモジュール | 単結晶、PERC、TOPCon PV モジュールの全製品 |
| サポートアクセサリ | ミッドクランプ、エンドクランプ、ステンレススチール製ファスナー、アースコンポーネント |
| アプリケーションシナリオ | カラー鋼瓦屋根、コンクリート屋根、地上発電所、太陽光発電カーポート、改修された特殊形状太陽光発電プロジェクト |
| 適用規格 | GB 中国規格、EN ヨーロッパ規格。材料証明書が利用可能 |
ガイド レールのバッチごとに材料グレードが検証され、リサイクル材料や不純物が使用されていないことが保証されます。
寸法公差チェックと陽極酸化皮膜の厚さのスポットチェックにより、表面処理が基準を満たしていることを確認します。
3. プロファイルの機械的特性レポートは、ご要望に応じて入手可能です。
4. 海外プロジェクトの入札および税関申告の要件を満たすために、サードパーティのテストレポート (例: TUV、SGS) を提供できます。
当社は、プロジェクト固有の風雪荷重、屋根の状態、地域の気候に基づいてガイド レールのモデル選択を支援します。材料、断面、表面仕上げを検証するために物理サンプルを送信できます。製品仕様やテストレポートを含むプロジェクト入札文書を提供します。海外のお客様に対しては、現地の基準に合わせたご提案をさせていただきます。
カスタムオーダーの場合、生産開始前にクライアントの承認のために加工図面を作成します。生産中に、クライアントが進捗状況を追跡できるように、原材料の検査、プロファイル処理、完成品のスポットチェックの写真またはビデオを提供します。発送には完全な梱包リストと材料証明書が含まれます。輸送中の損傷を防ぐための防雨ストレッチ包装など、さまざまな梱包オプションをご用意しています。国内でのご注文の場合は、プロジェクト現場へのトラックによる直接配送を手配します。輸出注文の場合、当社は完全な通関書類の作成を支援し、さまざまな貿易条件 (FOB など) をサポートします。
輸送中に損傷（へこみや変形など）が発生した場合は、確認写真を受け取り次第状況を迅速に評価し、交換部品または相互に合意した解決策を手配します。図や主要なインストールのヒントを含む、包括的なインストール ガイドを提供します。当社の技術チームは、インストール中に発生した問題を解決するためにリモート サポートを提供します。

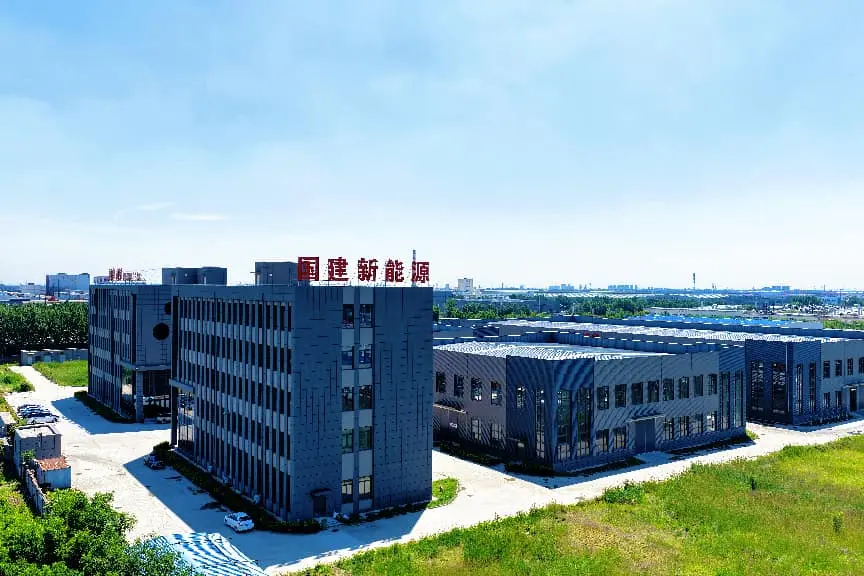

当社の工場は、天津港に近い天津市静海市の大秋庄工業基地にあります。これにより、国内のプロジェクト現場へのトラックによる直接配送が可能になり、輸出注文の場合は通関手続きや配送が便利になります。当社はアルミニウム押出工場と長期的かつ安定したパートナーシップを維持し、原材料の信頼できる供給を確保し、材料グレードが決して代替されないことを保証します。原料の受け入れから完成品の発送まで複数回の検査を実施し、全工程にわたって徹底した品質管理を行っています。当社はスチール レール (H レール、特殊プロファイル レール、リブレス レール) を同時に製造しているため、お客様はスチール製取り付けアクセサリとアルミニウム合金レールをワンストップ ショップで調達できます。これにより、複数のサプライヤーの管理に伴うコミュニケーションコストが削減され、あらゆる規模の注文に対応できます。
A: スロットの断面が一致する場合、アクセサリは交換可能です。ただし、鋼とアルミニウムが直接接触すると電気化学腐食が発生するため、材料を混合する際には絶縁ガスケットを取り付ける必要があります。
A: プロファイルは保護フィルムで覆われています。バッチ全体を防雨ストレッチフィルムで包み、硬質紙のエッジプロテクターで固定します。長いプロファイルも木製フレームで補強されており、輸送中に傷が付くリスクを最小限に抑えます。
A: いいえ、それは異なります。亜鉛-アルミニウム-マグネシウムおよび溶融亜鉛メッキ鋼レールには 25 年間の防食保証が付いており、陽極酸化アルミニウム合金レールには 20 年間の防食保証が付いています。ご注文前に特定の保証条件をご確認ください。
A: ガイド レールは、押出金型作成の最小注文数量 (MOQ) に従って、特定の断面でカスタマイズできます。ただし、長さの調整や打ち抜きなどの単純な変更には新しい金型は必要なく、MOQ 要件も低くなります。
A: 標準のスロット付きプロファイルと互換性のあるクランプを組み合わせると、滑りません。正しいクランプを適合させるために、コンポーネントの厚さを提供する必要があります。異なるブランドのアクセサリーを組み合わせることはお勧めできません。
A: 乾燥した換気の良い場所に保管し、雨やたまり水にさらさないようにしてください。プロファイルは地面から浮かせて設置し、土や泥の上に直接置かないでください。また、保護フィルムを早まって剥がさないでください。
