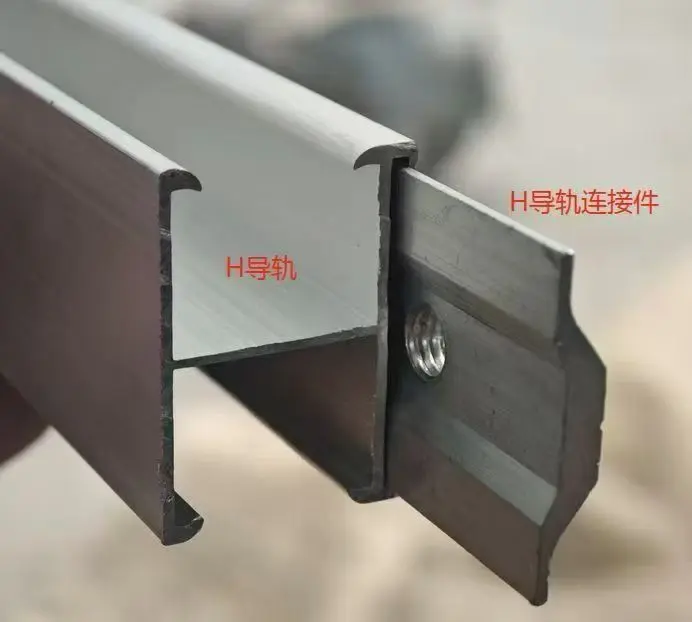

A ガイドレール単なるメタルトラック以上のものです。これは、スムーズで再現性のある動作が重要となるシステムにおいて、制御された動作、位置合わせ、安定性、安全性を維持する役割を担う精密コンポーネントです。エレベーターの設置から産業機器に至るまで、適切なガイド レールは、寸法精度、構造強度、表面品質、信頼性の高い設置、長期耐久性を兼ね備えていなければなりません。このガイドでは、ガイド レールの仕組み、性能の決定要因、適切な仕様の選択方法、注文前に購入者が確認すべき内容について説明します。
1. ガイドレールの基本
ガイド レールは、可動部品の経路を制御するために設計された剛性の線形コンポーネントです。コンポーネントが複数の方向に自由に移動できるようにする代わりに、レールは定義された移動経路を確立し、動作全体を通じて一貫した位置合わせを維持するのに役立ちます。
エレベータ システムでは、エレベータかごおよびつり合いおもりをガイドするために、シャフト内にガイド レールが垂直に設置されています。最新のリフト規格では、ガイド レールの材質、寸法、形状、表面仕上げ、接続、たわみ、構造性能に特定の要件が課されています。たとえば、ISO 8100-33:2022 では、リフトカーやカウンターウェイトに使用される標準化された T 型ガイド レールのグレードと品質、寸法公差、幾何公差、表面仕上げ、指定要件が規定されています。
産業機械の場合、この用語はより広範囲のリニアガイドコンポーネントを表すことができます。正確な断面、材質、硬度、取付方法、表面処理は機械や使用環境により異なります。
2. ガイドレールの仕組み
ガイド レールの性能は、レール、可動アセンブリ、取り付けブラケット、ガイド シューまたはガイド ローラー、ジョイント、および周囲の構造間の相互作用によって決まります。すべての要素が連携して機能する必要があります。高品質のレールは、不適切な取り付け、不正確な位置合わせ、または不適切な支持ハードウェアを補うことはできません。
制御された移動経路の維持
レールは固定基準面を提供します。ガイドシュー、ローラー、ホイール、またはその他のガイド要素がその表面に従い、不要な動きを減らし、機器の位置を一定に保ちます。
横力の処理
荷重が移動すると、加速、減速、積み込み、積み降ろし、振動、または緊急停止中に横力が発生する可能性があります。十分な剛性のガイド レール システムは、過度のたわみを制限しながら、これらの力に抵抗するのに役立ちます。
スムーズな運用をサポート
レールの真直度と表面状態は、可動コンポーネントの動作に直接影響します。不十分な形状、表面の損傷、汚れ、またはレール部分の不適切な接合により、騒音、振動、摩耗、およびメンテナンスの要件が増加する可能性があります。
エレベータ用途の場合、EN 81-20 は特に、ガイド レール、そのジョイント、および付属品が安全な動作に関連する荷重と力に耐えることを要求する一方、ドア、安全装置、または可動コンポーネントとの干渉を避けるためにたわみを十分に制御しておく必要があります。
3. ガイドレールの主な用途
ガイド レールは、制御された直線運動または垂直運動が必要な場合に使用されます。エレベーターのガイド レールは最もよく知られた例の 1 つですが、基礎となるエンジニアリング原理は多くの業界に当てはまります。
| 応用 | 一次機能 | 重要な考慮事項 |
|---|---|---|
| 旅客用エレベーター | 車とカウンターウェイトをガイドします | アライメント、乗り心地、強度、たわみ、表面品質 |
| 貨物用エレベーター | より重い負荷の下での動きを制御する | 耐荷重、構造剛性、耐久性 |
| 産業機器 | 再現可能な直線的なガイダンスを提供する | 荷重の方向、速度、摩耗、取付精度 |
| マテリアルハンドリングシステム | 移動プラットフォームとコンポーネントをガイドする | 継続的な操作、汚染、メンテナンスへのアクセス |
| 自動化機械 | コンポーネントの正確な位置を維持する | 寸法公差、表面仕上げ、繰返し精度 |
| 特殊な昇降システム | 垂直または傾斜の動きを制御 | 負荷条件、安全要件、環境暴露 |
エレベータ設備では、ガイド レールは単なる位置決めコンポーネントではありません。また、異常な動作状態では安全システムと相互作用する可能性もあります。たとえば、カリフォルニア州のエレベータ規制では、エレベータかごおよびつり合いおもりにガイド レールを取り付けることを義務付けており、レールの材質、セクション、サポート、固定具、および構造性能に関する要件を指定しています。
4. 材料と製造
スチールは、強度、剛性、機械加工性、耐摩耗性、寸法安定性の優れた組み合わせを備えているため、要求の厳しいガイド レール用途に広く使用されています。ただし、単に「鋼」と指定するだけでは十分ではありません。材料グレードと製造プロセスは実際の用途に一致する必要があります。
冷間引抜ガイドレール
冷間引抜により、制御された寸法と一貫したプロファイルが得られます。このため、寸法精度や表面特性が重要な用途に適しています。
機械加工ガイドレール
機械加工は、より厳密な幾何学的制御や特定の表面状態が必要な場合に使用できます。 ISO 8100-33 は、標準化された T 型エレベーター ガイド レールの冷間引抜および機械加工の製造ルートを特定します。
表面処理
環境によっては、腐食に対する保護が必要な場合があります。追加の表面保護が適切かどうかを判断する際には、保管、輸送、設置、長期の動作条件をすべて考慮する必要があります。
5. 主要なパフォーマンス要素
ガイド レールが耐用年数にわたって確実に機能するかどうかは、いくつかの技術的特性によって決まります。
最も見落とされがちな要因の 1 つは、レールのたわみ、ブラケットのたわみ、ガイド シューのクリアランス、およびレールの真直度の複合的な影響です。エレベーターの安全要件では、これらの要素を個別に考慮するのではなく、一緒に考慮する必要があることが明確に認識されています。
6. ガイドレール選定ガイド
正しいガイド レールの選択は、製品カタログではなくアプリケーションから始まります。負荷、速度、レール間隔、サポート条件、動作環境、安全要件が大きく異なる可能性があるため、あるシステムではうまく機能するレールが別のシステムでは不適切な場合もあります。
ステップ 1: 負荷を定義する
総移動質量を決定し、静的荷重、動的荷重、衝撃荷重、制動荷重、横荷重を特定します。エレベータ用途の場合、かごの重量、定格荷重、釣合おもりの構成、速度、安全装置、ブラケットの間隔はすべて、レール要件に影響を与える可能性があります。
ステップ 2: レールのプロファイルを確認する
断面形状は機器および関連仕様に適合する必要があります。 T 型ガイド レールはエレベーター用途向けに広く標準化されていますが、産業機械ではカスタマイズされたプロファイルが必要な場合があります。
ステップ 3: 寸法要件を確認する
レールの高さ、幅、厚さ、長さ、該当する場合は取り付け穴の配置、ジョイントの構成、および許容公差を確認します。
ステップ 4: 環境を考慮する
- 屋内または屋外の設置
- 湿気と水への暴露
- 粉塵、化学薬品、または産業汚染物質
- 温度変化
- インストール前の保管期間
- 必要なメンテナンス頻度
ステップ 5: 互換性を確認する
ガイド レールは、完全なシステムの一部として評価する必要があります。ご注文を確定する前に、ブラケット、クリップ、フィッシュプレート、ガイドシュー、ローラー、安全装置、支持構造との互換性を確認してください。
| 購入者の質問 | なぜそれが重要なのか |
|---|---|
| レールはどのような荷重を運ぶのでしょうか? | 必要な構造能力と剛性を決定します。 |
| 動作速度はどれくらいですか？ | 速度が高くなると、位置合わせ、振動、および表面の品質がより重要になる可能性があります。 |
| どのようなレールプロファイルが必要ですか? | ガイドシステムとの機械的互換性を確保します。 |
| どのような公差が許容されますか? | 設置の精度と運用の一貫性を管理します。 |
| レールはどこに設置されますか? | 腐食保護と材料要件の決定に役立ちます。 |
| どの基準が適用されますか? | 技術的に互換性のない製品の購入を防ぎます。 |
7. 設置とメンテナンス
高品質のガイドレールであっても、取り付け精度を無視すると、性能が低下する可能性があります。レールの位置合わせは、すべてのセクションが組み立てられた後だけでなく、設置プロセス全体を通じてチェックする必要があります。
インストールの優先順位
- 設置前にレールに目に見える損傷、腐食、変形、汚れがないか検査してください。
- 取り付け基準点とブラケットの位置を確認してください。
- システム全体で指定された位置合わせと間隔を維持します。
- ジョイントが適切に取り付けられ、固定されていることを確認してください。
- 該当する仕様に従って、ファスナーとサポートコンポーネントを確認してください。
- 試運転前に最終的な動きとアライメントのチェックを実行します。
エレベーターの要件では、取り付けの柔軟性と建物の動きの重要性も認識されています。 EN 81-20 では、レールが外れる可能性のあるアタッチメントの回転を防止しながら、通常の建物の沈下やコンクリートの収縮などの影響に対応するガイド レールの固定配置が求められています。
定期的なメンテナンス
メンテナンスは、摩耗、異常な振動、腐食、留め具の緩み、表面の損傷、異常な騒音、および走行動作の変化の兆候に焦点を当てる必要があります。用途に安全性が重要な機器が含まれる場合、検査は機器メーカーの指示および該当する現地の要件に従う必要があります。
8. 品質検査チェックリスト
ガイド レールを大量に調達するバイヤーは、生産を開始する前に明確な検査プロセスを確立する必要があります。これにより、技術的には公称仕様と一致していても、取り付け時に問題が発生するコンポーネントを受け取るリスクが軽減されます。
- 材質の検証:指定された鋼種および関連する材料文書を確認してください。
- 寸法検査：重要なプロファイル寸法を承認された図面または仕様と照合して確認します。
- 真直度検査：レールの形状が必要な公差内に収まっていることを確認します。
- 表面検査：性能に影響を与える可能性のある傷、へこみ、亀裂、腐食、その他の欠陥がないかどうかを確認します。
- 共同検査:接合面や接続部品を確認してください。
- 長さの確認:個々のレールの長さと許容公差を確認してください。
- 梱包検査：レールが輸送中の変形や環境による損傷から保護されていることを確認してください。
9. 購入者に共通する課題
課題 1: 仕様が不明瞭
バイヤーは、用途、プロファイル、材質、長さ、公差、または該当する規格を定義せずに「標準ガイド レール」を要求することがあります。これにより、技術的な明確化が繰り返され、生産が遅れる可能性があります。
課題 2: 寸法の不一致
大規模なプロジェクトでは、バッチ間の小さな違いでもインストールが複雑になることがあります。したがって、複数の製造ロットが関係する場合には、一貫した製造管理が重要です。
課題 3: 輸送による損傷
長いスチール部分は、輸送中に曲げ、衝撃、湿気、摩耗にさらされる可能性があります。適切な梱包と積み込み方法は製品品質の一部であり、後付けではありません。
課題 4: サプライヤーと設置業者間のコミュニケーションが不十分である
特にレールが統合エレベーターまたは機械システムの一部である場合は、製造前に技術的な詳細を確認する必要があります。図面、公差、材料要件、検査基準、および梱包の期待については、事前に合意する必要があります。
課題 5: 価格だけで選ぶ
最低単価がプロジェクトの総コストの最低額を表すとは限りません。やり直し、設置の遅れ、交換部品、輸送の問題、品質のばらつきなどが、すぐに初期価格の差を上回る可能性があります。
10. 国建鋼鉄（天津）有限公司と提携する理由は何ですか?
スチール製ガイド レールを調達するバイヤーにとって、技術要件を理解するサプライヤーの能力は、製造能力と同じくらい重要です。 Guojian Steel (Tianjin) Co., Ltd. は、規定の寸法、一貫した生産要件、およびアプリケーション指向のサポートを備えた鉄鋼ベースのコンポーネントを必要とするバイヤーにとって、技術的な製造パートナーとしての役割を果たします。
専門的な調達プロセスは、実際のアプリケーションから始める必要があります。すべての注文を一般的な鋼製品として扱う代わりに、サプライヤーとバイヤーは、必要なプロファイル、寸法、材料要件、表面状態、長さ、公差、梱包、および製造前に期待される検査を明確にすることができます。
海外のバイヤーにとって、目的は単に鋼材を購入することではありません。用途、設置方法、品質要件、プロジェクトのスケジュールに適合するガイド レール ソリューションを入手することです。
11. よくある質問
ガイドレールって何に使うの？
ガイド レールは、定義されたパスに沿って可動コンポーネントの動きを制御します。エレベーターでは、かごや釣合おもりをガイドしながら、位置合わせと安定性の維持に役立ちます。
エレベーターのガイドレールにはどのような材質が一般的に使われていますか?
要求の厳しい用途に必要な強度と剛性を備えているため、スチールが一般的に使用されます。特定の材料要件は、適用される規格とシステム設計によって異なります。
ガイドレールの高品質の理由は何ですか?
重要な特性には、適切な材料特性、寸法精度、真直度、適切な表面仕上げ、一貫した形状、信頼性の高い接合、および適切な検査が含まれます。
ガイド レールの真直度はなぜ重要ですか?
過度の偏差は、レールとガイドコンポーネント間の相互作用に影響を及ぼし、振動、騒音、摩耗、取り付けの困難さを増大させる可能性があります。
購入者はガイド レールをどのように選択すればよいですか?
まず、アプリケーション、荷重、速度、レールのプロファイル、寸法、公差、設置配置、動作環境、および適用される規格から始めます。レール単体ではなく、完全なガイド システムを考慮する必要があります。
ガイドレールは標準化されていますか？
一部のアプリケーションは、標準化されたプロファイルと要件を使用します。エレベーター システムについては、ISO 8100-33:2022 で、リフト カーおよびカウンターウェイトに使用される標準化された T 型ガイド レールの要件が指定されています。他の産業用途では、用途固有の設計が必要になる場合があります。
ガイドレールはカスタマイズできますか?
製造プロセスや用途に応じて、寸法、長さ、材料グレード、表面状態、穴の配置、梱包、その他の製造詳細などの要件は、プロジェクトの仕様に従ってカスタマイズまたは合意される場合があります。
出荷前にガイド レールを検査する必要があるのはなぜですか?
12. 結論
信頼性の高いガイド レールは、適切なスチール プロファイルだけではなく、その結果として生まれます。実際の性能は、材質、形状、真直度、表面状態、構造強度、接合部、取り付け精度、使用環境の関係によって決まります。
エレベーターやその他の精密移動システムの場合、ガイド レールはアライメント、乗り心地、機器の安定性、メンテナンス要件、安全な操作に直接影響するため、これらの要素は特に重要になります。 ISO 8100-33 などの国際規格では、標準化されたエレベータ ガイド レールに対する定義された要件が規定されていますが、地域の規制では特定の設置に対して追加の要件が定められている場合があります。
購入者にとって最も効果的なアプローチは、用途を明確に定義し、生産前に技術仕様を確認し、完全なガイドシステムを評価し、原材料から最終検査まで一貫した品質を維持できるメーカーと協力することです。
