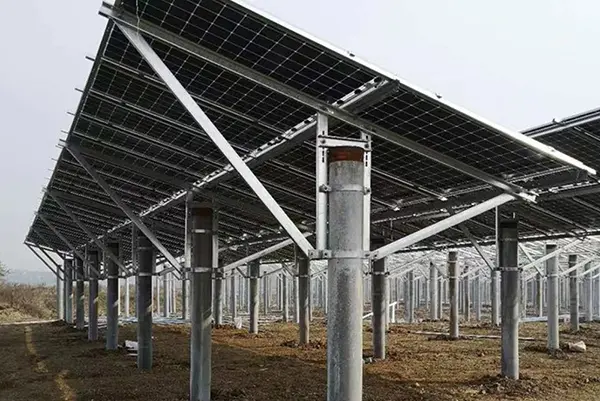

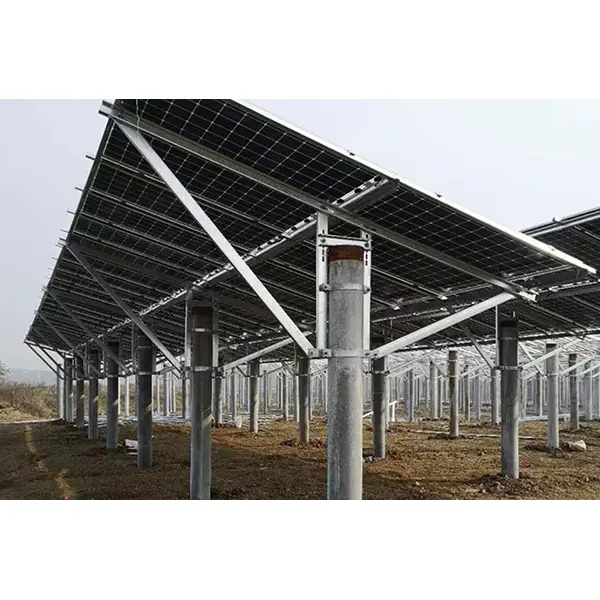

地上単柱ソーラーマウントシステム

この地上用シングルポストソーラーマウントシステムm のすべてのコンポーネントは、Guojian のメーカーによって工場で前処理されています。現場では溶接や二次切削を必要とせず、ボルトの組立作業だけで済みます。これにより、プロジェクトの品質を確保しながら建設プロセスが簡素化されます。

製品詳細

1. 構造構成: 主要な耐荷重要素として単一支柱設計を特徴とする固定支持システム。完全な耐荷重フレームワークは、ポスト、クロスビーム、斜めブレース、ガイド レール、クランプ、および標準留め具のフルセットで構成されています。

2. 基礎互換性：スクリュー杭とコンクリート独立基礎の2つの主流の基礎形式に互換性があり、平地、緩斜面、農地、干潟などのさまざまな地形に適応します。

3. 設置プロセス: すべてのコンポーネントは工場で組み立てられています。現場での組み立てはボルト締めのみで行うため、熱間加工（溶接）や二次切削の必要がなく、品質を確保しながら構造を簡素化できます。

4.耐食性材料：主要構造はQ235B構造用鋼（国家規格に準拠）を使用し、高温溶融亜鉛メッキを施して、風、砂、雨、雪、および軽度の塩分アルカリ腐食に対する耐性を備え、屋外での長期使用に対する耐久性を保証します。

5. カスタマイズ機能: さまざまなサイトの特定の発電要件を満たすために、プロジェクトの緯度および風雪負荷に基づいて傾斜角、支柱の高さ、アレイの間隔を調整できます。

主な利点

1. 土木工事コストの削減: 支柱の位置が少ないため、二重支柱システムと比較して杭打ちおよびコンクリート作業が 30% 以上削減され、全体的なコストが削減されます。

2. 農業適合性: 広い柱間隔とカスタマイズ可能な地上高により、パネルの下に農業機械や作物栽培を通過させることができます。

3. 高い施工効率：完全ボルト締めアセンブリと交換可能なコンポーネントにより、現場での施工時間が大幅に短縮されます。

4. 耐久性: 亜鉛めっきの厚さは基準を満たしており、風、砂、雨、雪、軽度の塩分アルカリ腐食に対する耐性があり、主要構造体には 25 年間の防食保証が付いています。

5. 柔軟なカスタマイズ: 寸法は、地域の風雪荷重と地形に基づいて調整されます。高塩分濃度または極端な風雪条件に対しては、腐食防止対策を強化することができます。

6. 包括的な文書: 工場出荷品には適合証明書、試験報告書、荷重計算文書が含まれており、プロジェクトの承認と入札プロセスが簡素化されます。

アプリケーションシナリオ

地上単柱ソーラーマウントシステムは、大規模集中型地上設置型太陽光発電所、農業基地、工場の遊休地、村や町の分散型太陽光発電、沿岸干潟太陽光発電プロジェクトに適しています。国内外のさまざまな再生可能エネルギーEPCプロジェクトに適用可能。生産と品質管理

原料は入ってくるスペクトル分析を受けます。コンポーネントは統合された CNC 処理と精密パンチングによって形成され、その後酸洗と亜鉛メッキが行われます。完成した製品は、梱包して出荷する前に、寸法検証と機械的サンプリングテストを受けます。プロファイルはスチール製のストラップで束ねられ、留め具は防湿梱包されています。

よくある質問

1. これは本物の工場ですか?

工場訪問は歓迎されており、リアルタイムのワークショップの写真/ビデオが利用可能です。

2. フルセットには付属品が含まれていますか?

はい、支柱、クロスビーム、斜めブレース、クランプ、ボルトの完全なセットが含まれています。

3. 設置ガイドは提供されていますか?

設置図面も含まれており、建設プロセス全体をガイドするオンライン ビデオ サポートも利用できます。

4. 取り付けシステムはどの程度の風や雪の荷重に耐えることができますか?

荷重の計算は、地域の風圧と雪圧の要件に基づいて実行できます。このシステムは太陽光発電所の設計基準に完全に準拠しており、異常気象時にも構造の安定性を維持します。

使用法とメンテナンスのリマインダー

取り付けは図面の仕様を厳守し、ボルトを規定のトルクで締め付ける必要があります。大雨、雪、または強風の後は定期的に接続を検査してください。干潟に設置する場合は、亜鉛メッキ塗装を毎年検査してください。取り付け構造物に過度の重量物を掛けないでください。
