円弧状の調整可能なソーラー取り付けブラケット

円弧状の調整可能なソーラー取り付けブラケットを提供するこのサプライヤーは、統合されたシームレスな成形プロセス、高精度の CNC パンチング、および完全に機械化された圧延を利用しています。現場での溶接がなくなり、モジュール式ボルト締めアセンブリが採用され、取り付けの平面度の偏差が 2mm 以内に抑えられます。これにより、モジュールの微小亀裂や構造変形などの建設上の問題を効果的に防止しながら、建設スケジュールを大幅に短縮し、コストを削減します。従来のマウントと比較して、これらの高品質のアーク スタイルの調整可能な PV マウントは、軽量で耐食性が高く、多用途で、持ち運びが簡単で、設置が効率的です。製品ライン全体は ISO9001 認証を取得しており、安定した管理可能な品質を保証するために工場での全数検査を受けています。

主要なセールスポイントと競争上の利点

1. 高い傾斜適応性を備えた革新的な調整構造：5°～60°の間で連続的に自由な傾斜調整を可能にする円弧状のヒンジ調整機構を備え、異なる緯度にわたる太陽条件に柔軟に適応します。

2. 大幅な発電量の向上: 標準的な手動調整可能なモデルは、出力を 8% ～ 12% 向上させます。オプションのスマート追跡モデルを使用すると、発電量を最大 30% 増やすことができます。

3. 過酷な環境に適した高強度・耐食性母材

主な鋼構造：高強度Q235およびQ550鋼を使用。

防食コーティング: 密度 120g/m² の亜鉛-アルミニウム-マグネシウム コーティング。

耐食性：5,000時間の塩水噴霧試験に合格。

耐風性および耐荷重性: ビューフォート スケール 13 の風に耐えます。耐荷重200kg/m²。

適用シーン：塩分濃度の高い沿岸部、湿潤な山間部、干潟など、さまざまな過酷な屋外条件に適しています。

4. 高度な製造と高い取り付け精度: モジュール式のボルト締めアセンブリ設計を備えたシームレスで統合された CNC パンチングおよび成形プロセスを利用し、現場での溶接の必要性を排除します。設置平面度の偏差は2mm以内に制御されており、太陽電池モジュールの微小亀裂や構造変形などの問題を効果的に防止します。

5. 柔軟な調達、輸送、カスタマイズ：長距離輸送や現場での積み重ねを容易にする軽量な全体構造が特徴です。特定のプロジェクト要件に基づいて、標準化された一括調達と非標準のカスタマイズの両方をサポートします。

6.延長保証と耐久性のある構造：20年間の保証が付いています。主要構造は長期安定性と長寿命を実現します。

製品モデルと主要な技術パラメータ

1. 基材と防食処理: 本体は Q235/Q550 高強度構造用鋼で作られ、120g/m² の亜鉛-アルミニウム-マグネシウムの防食コーティングが施されています。 5,000時間の中性塩水噴霧試験に合格し、屋外での長期使用でも錆びや経年劣化に強いです。

2. 精密成形プロセス: シームレスな統合された精密ローリングおよび CNC パンチングプロセスを採用し、正確な寸法位置決めと堅牢な構造安定性を保証します。

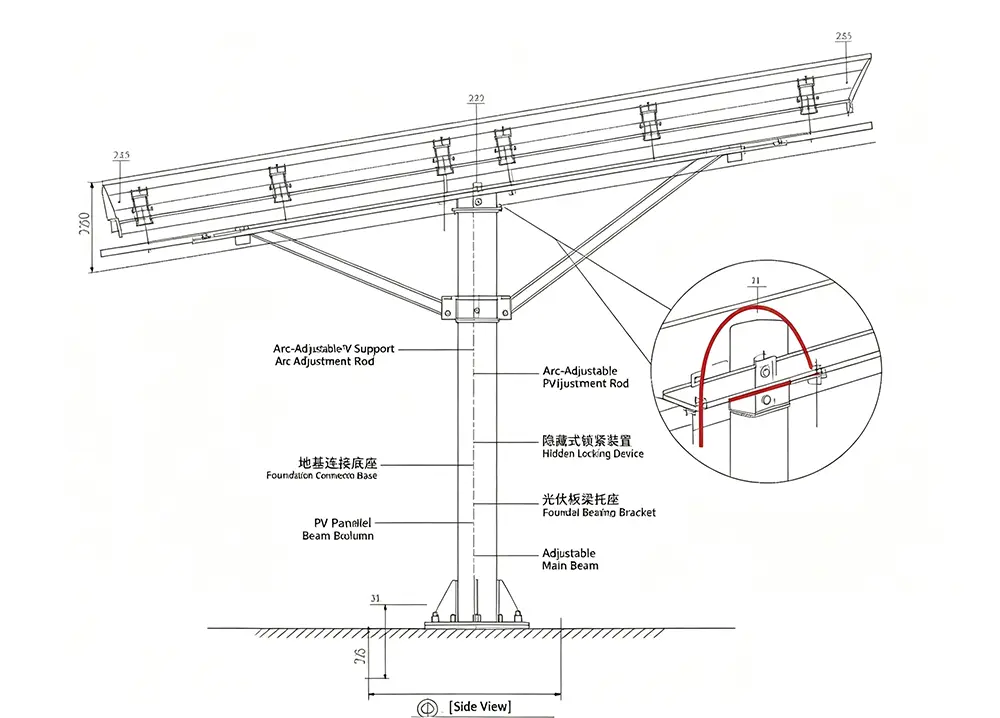

3. 角度調整機構：調整範囲5°～60°の円弧状ヒンジ調整機構を搭載。機構はスムーズに動作し、長期間の使用でも詰まりや変形を防ぎます。

4. 耐荷重と耐風性: ビューフォート スケール 13 までの耐風性を評価され、最大耐荷重は 200kg/m² で、過酷な屋外条件下でも信頼性の高いパフォーマンスを保証します。

5. 設置および建設の利点: 完全にボルトで固定されたアセンブリを備えたモジュラー設計が特徴で、現場での溶接の必要がなく、設置の平坦度が公差 2mm 以内に維持されます。

6. モジュールの互換性: 単一モジュールおよび複数行アレイ レイアウトを含むさまざまな構成をサポートします。市場で主流の単結晶および両面受光型 PV モジュールと互換性があります。

7. カスタマイズ機能: ラックの幅とスパンの仕様は、特定の要件を満たすように最適化および調整でき、さまざまな現場条件に対応できます。

幅広いアプリケーションと実際のプロジェクト事例

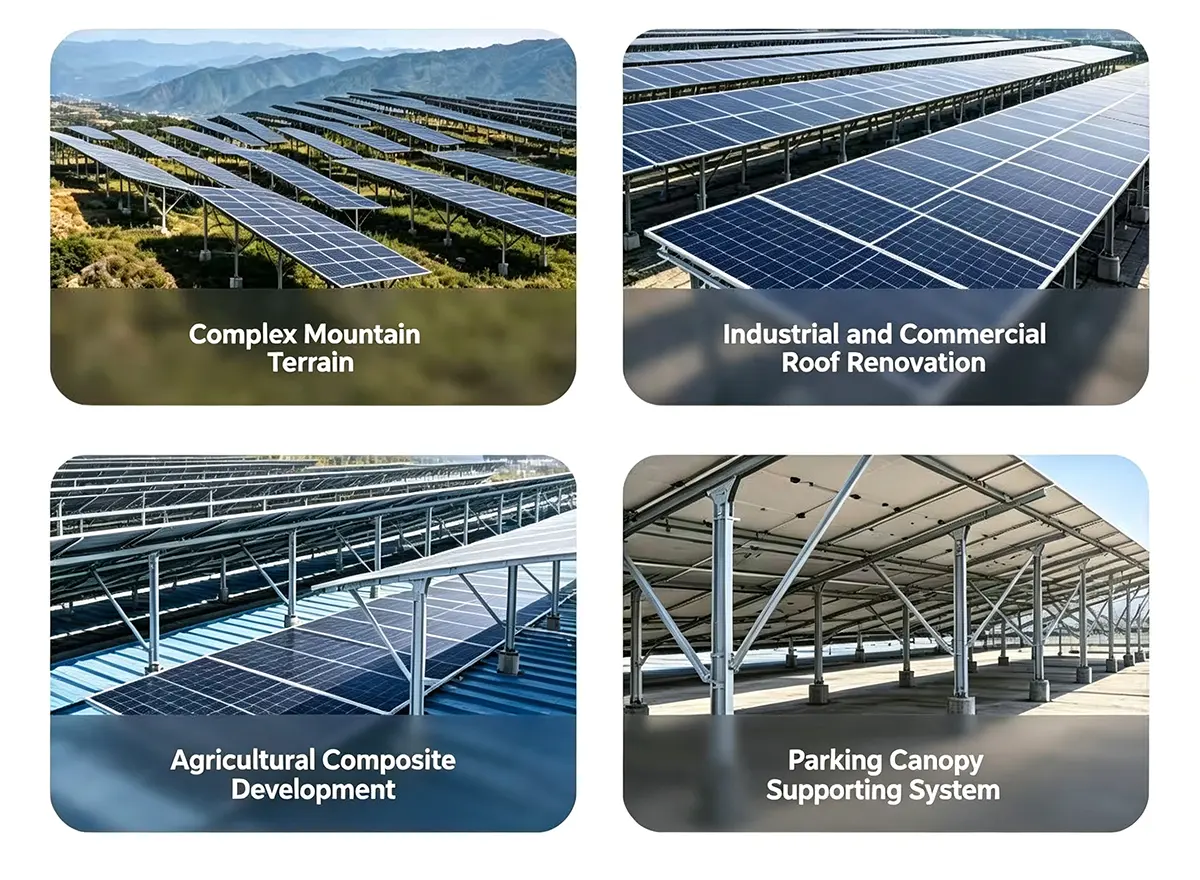

1. 多様な PV プロジェクトのシナリオをカバー：C&I (商業および産業用) カラー鋼瓦屋根、瓦屋根の分散型 PV、山岳地帯の地上設置型 PV プラント、漁業用 PV および農業用発電システム、PV カーポート、古い住宅コミュニティ向けの省エネ PV 改修など、幅広いプロジェクトに適しています。

2. 複雑な屋外環境への適応性：平地、起伏に富んだ山地、干潟、高湿度や台風の影響を受けやすい沿岸部など、さまざまな地形や環境への設置に適しています。

3. 豊富なプロジェクト経験 (国内および国際): 海岸耐風発電所、農村部の農業システム、工業団地の屋上太陽光発電、大規模太陽光発電カーポートなど、100 を超えるベンチマーク プロジェクトの導入に成功し、製品は東南アジアおよび南アジアの複数の国にも輸出されています。

4. 包括的な現実世界のビジュアルサポート: すべての共同プロジェクトに対して、工場での生産、積み込みと出荷、完成した建設現場をカバーする実際の写真とビデオを提供します。

5. ワンストップカスタマイズソリューションサービス：現場の地形や照明条件に応じたモジュールレイアウトプランを提案し、実装構造を含めた総合的なソリューションを提供します。

精密な職人技・確かな品質保証

1. 標準化された品質管理システムと権威あるテスト証明書: 生産は ISO9001 品質管理基準に準拠しています。当社は、耐食性と機械的耐荷重能力をカバーする包括的な第三者試験レポートを保有しています。

2. エンドツーエンドのクローズドループ品質管理: 当社は、原材料の摂取、スタンピングと成形、コーティング検査、完成品のサンプリングをカバーする完全な品質管理チェーンを確立しました。

3. 段階的かつ多段階の検査基準

原料摂取：鋼材の分光分析。

半製品段階：打ち抜き精度や成形寸法の検証。

完成品段階：標準化された塩水噴霧シミュレーション試験と耐荷重試験。

4. 厳格な工場出口検査要件: 当社では、すべての製品が工場から出荷される前に全数検査ポリシーを実施し、欠陥品が供給元で市場に入るのを防ぎます。

自動生産とバッチトレーサビリティ管理：精密機械圧延を利用した独自の自動生産ラインを装備。すべてのバッチのサンプルはアーカイブされ、完全なバッチのトレーサビリティが保証されます。

専門的な独立した試験ラボ: オンサイトの独立したラボは、製品の屋外耐久性を継続的に検証するために、日常的な耐候性および老化シミュレーションテストを実施します。

完全で検証可能なテスト文書: すべての資格証明書とテストレポートの電子コピーとハードコピーは、ご要望に応じて入手できます。

実証済みの機能を備えた直接メーカー – 主要な競争上の利点

市場にあるほとんどの標準的な調整可能な取り付けブラケットは単純なヒンジ構造を使用しているため、屋外での長期使用中に詰まり、錆び、調整リミッターの故障が非常に発生しやすくなっています。対照的に、当社の円弧型ブラケットは、アップグレードされた厚みのある円弧型ヒンジ構造を備えており、均一な荷重分散を確保し、長年の屋外使用でも変形や焼き付きを防ぎます。ほとんどの競合製品は固定増分調整のみを提供しますが、当社の製品は 5° ～ 60° の間で無段階の連続調整を可能にし、日射量を最大化し、発電量を増加させます。

ワンストップソリューションと包括的な技術サービス保証

1. 専任のマンツーマンプリセールス技術サポート: 専門のプリセールスエンジニアがプロジェクトの専任フォローアップを提供し、実際の現場条件に基づいて取り付け構造のレイアウトと傾斜角の選択に関する無料の予備計画を作成します。

2. 完全な技術文書の提供: CAD 構造図と機械的負荷計算に関する技術データは、注文時に提供されます。ハードコピーとデジタルの両方の設置マニュアルが出荷時に同梱されています。

3. マルチフォーマットのインストール ガイダンス: リモートのオンライン インストール ガイダンスが出荷後に利用可能になり、図入りのマニュアルと標準化された説明ビデオによってサポートされます。大規模または複雑なプロジェクトの場合、技術担当者がリアルタイムのオンライン サポートを提供して、設置の問題を解決できます。

4. 長期総合保証：本体全体を20年間保証します。当社は、保証期間中に人的要因以外の要因によって引き起こされた構造上の品質問題に対して、修理や部品交換を含む完全なソリューションを提供します。

5. 効率的なアフターセールス対応メカニズム: 当社のアフターセールス チームは、1 日 16 時間、年中無休で勤務しています。日常的な問い合わせに対するフィードバックは 2 時間以内に提供され、複雑な技術的問題に対する包括的なソリューションは 24 時間以内に提供されます。

6. 顧客に対する生涯無料の技術サポート: 新しいプロジェクト計画に関する無料のエンドツーエンドのコンサルティングを含む、継続的な技術サービスをパートナーに提供します。

よくある質問

PV 設置システムの設置、運用、メンテナンス時の主な考慮事項は何ですか?

考慮すべき重要な点は 3 つあります。まず、基礎の建設です。これは地形と荷重の計算を考慮する必要があります。山岳地帯では杭基礎の安定性を確保し、海岸地帯では強固な耐波性アンカーを導入します。第 2 に、チルト角度とロック機構。調整可能なマウントまたはトラッキング マウントは調整後に機械的なロックが必要であり、強風（速度 20 ～ 25 m/s を超える）または大雪の場合は調整が固く禁止されています。 3 番目に、定期的なメンテナンスです。モジュールの微小な亀裂や構造の不安定を防ぐために、錆、アンカーの張力 (柔軟な取り付けシステムにとって重要)、およびモジュール クランプを定期的に検査します。

調整可能な PV マウントを使用すると、固定マウントと比較して発電量がどのくらい増加しますか?また、投資する価値はありますか?

固定マウントと比較して、手動または電動の調整可能なマウント (季節による傾き調整付き) は、中緯度から高緯度地域で発電量を 5% ～ 10% 増加させることができます。単軸トラッキング マウントでは出力を 15% ～ 20%、二軸トラッキング マウントでは 25% ～ 30% 増加させることができます。投資に価値があるかどうかは、プロジェクトの規模によって異なります。小規模の住宅プロジェクトでは、（コストが低いため）固定マウントを優先する必要があります。一方、中規模から大規模の地上設置型プラントの場合、選択は地域の日照時間と電気料金によって決まります。追跡マウントまたは調整可能なマウントは、通常 3 ～ 5 年以内に投資収益率をもたらします。

PV の取り付け材料はどのように選択すべきですか?また、さまざまな環境ではどのような要素が重要ですか?

主流の材質は炭素鋼（溶融亜鉛メッキ）、アルミニウム合金、ステンレス鋼、高分子材料（炭素繊維・アラミド）などです。炭素鋼は、その費用対効果と耐食性により、標準的な陸上プロジェクトに好まれる選択肢です。海岸、塩水噴霧、または「漁業と太陽光発電の補完」環境では、耐食性を高めるためにアルミニウム合金またはステンレス鋼が推奨されます。ポリマー材料は、高地の場所や軽量構造が必要なシナリオに適しています。コストは高くなりますが、軽量化の点で大きな利点があります。

PV 設置システムの主なタイプは何ですか?また、各タイプはどのシナリオに適していますか?

PV マウント システムは主に、固定マウント、調整可能マウント (手動/電動)、フレキシブル マウント、トラッキング マウント (単軸/二軸) の 4 つのタイプに分類されます。固定マウントは、予算が限られ、平坦な地形の小規模な地上または屋上のプロジェクトに適しています。調整可能なマウントは、発電量を増やすために季節ごとに傾斜角を変更できるため、中緯度から高緯度の地域に最適です。柔軟なマウントは、山岳地帯や「漁業と太陽光発電のハイブリッド」プロジェクトなどの複雑な地形や長距離用途に適しています。トラッキング マウントは、太陽の光が豊富な砂漠や平原にある大規模な地上設置植物に最適です。最高の発電効率を提供しますが、コストとメンテナンスの必要性も高くなります。

標準化された梱包と効率的な物流配送

1. 標準化されたモジュール式パッケージ設計: 円弧状の調整可能なソーラー取り付けブラケットはモジュールに分解され、標準に従ってパッケージ化されます。長いプロファイルは厚みのある織布バッグで固定され、スチール製のストラップで補強されています。ボルト、コネクタ、ヒンジなどの小さな付属品は、紛失や混合を防ぐために、明確なラベルが貼られた個別の防水織袋に分類されて梱包されます。

2. 長距離輸送に適した二層防雨構造: 貨物全体に防雨保護が施されており、長距離の海上輸送や陸上輸送に耐え、積み降ろし時の摩耗や雨や湿気による損傷に耐えることができます。

3. 複数の輸送モードに対応：商品はトラックでプロジェクト現場に直接輸送することも、海外輸出要件に合わせてコンテナに詰めて輸送することもできます。

4. 柔軟で制御可能な納期による自社工場からの直接出荷: 出荷は天津の製造施設から直接行われます。標準仕様品も在庫ございます。

5. 簡単に確認できるように完全に可視化された出荷プロセス: すべての出荷について、積み込みプロセスのリアルタイムの写真と詳細な貨物マニフェストを提供します。商品は積み込む前に個数を数えて確認され、受領時の確認を容易にするために文書/画像がクライアントと共有されます。
