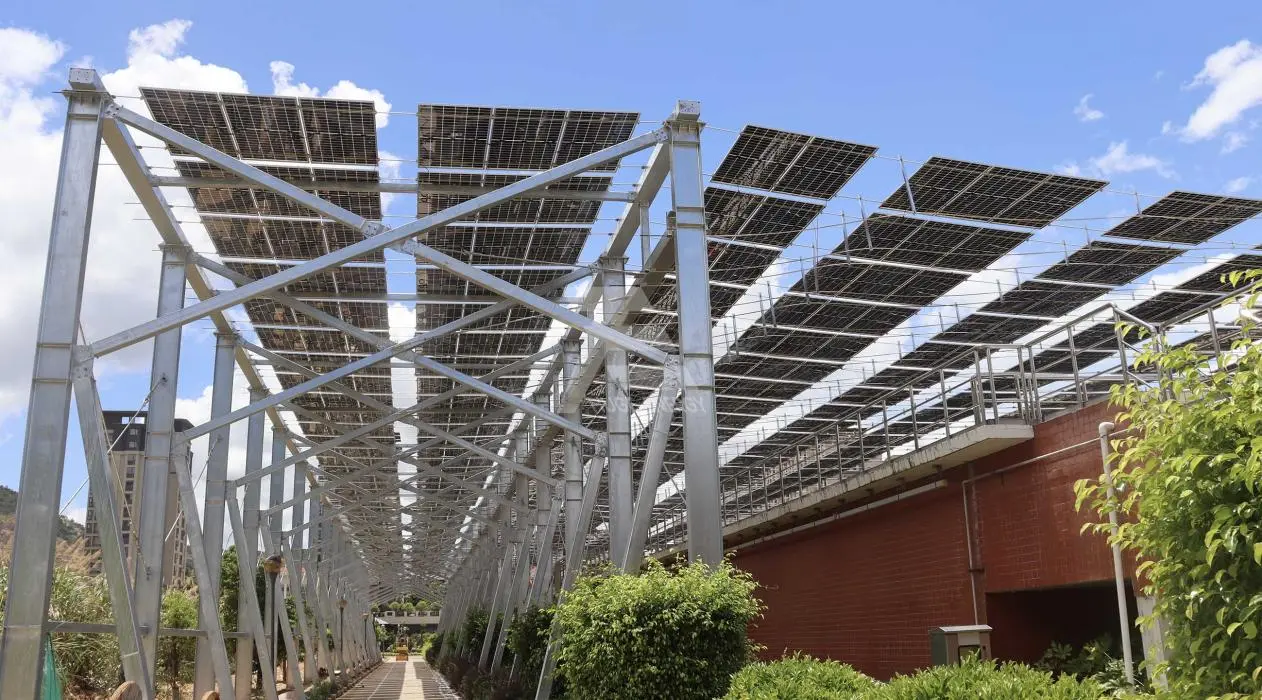

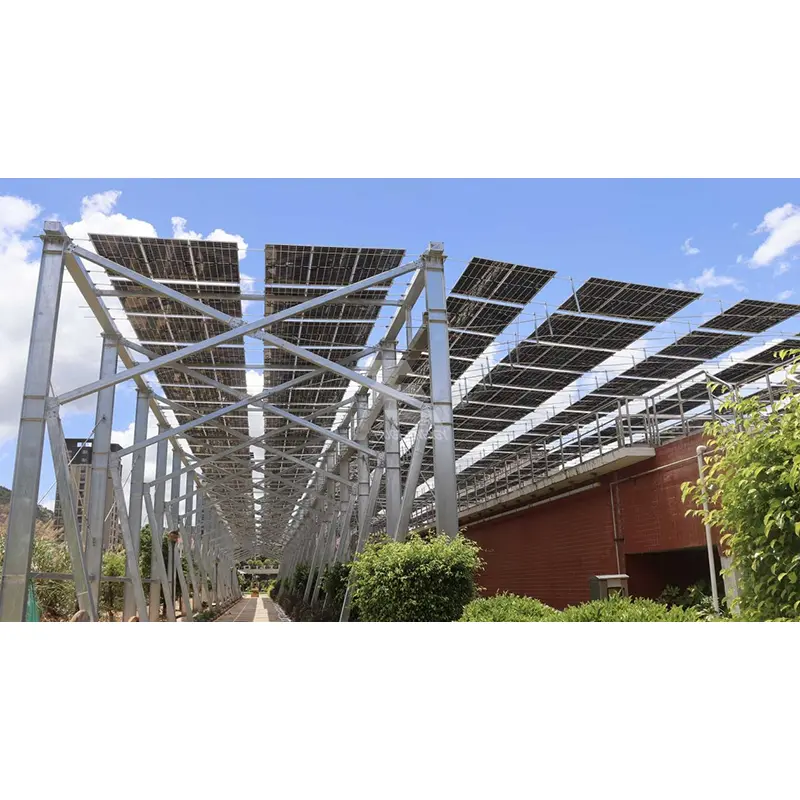

地上デュアルポストソーラーマウントシステム

Guojian は、工場から直接大量に供給される地上デュアルポスト ソーラー マウント システムを提供します。輸出グレードのパッケージ、完全な技術文書および認証資料が付属しており、国内および海外の地上太陽光発電プロジェクトに経済的で効率的な固定傾斜設置ソリューションを提供します。

主要な技術仕様

1.主な材質: Q235B/Q355 高強度炭素鋼;表面処理オプションには、耐食性を高める溶融亜鉛メッキまたは亜鉛-アルミニウム-マグネシウム合金コーティングが含まれます。

2. 耐食性規格: 溶融亜鉛めっきの厚さ ≥65μm。亜鉛、アルミニウム、マグネシウムのコーティングは自己修復耐腐食特性を備えており、高湿度や沿岸の塩水噴霧環境に適しています。

3. 互換性のあるモジュール: 主流の 182/210 シリーズ PV モジュールと互換性があります。は、横向きと縦向きの両方のアレイ構成をサポートします。

4. 設置傾斜角度: 5° ～ 60° の間でカスタマイズ可能。地域の緯度と予測される発電量に基づいて最適な角度が決定されます。

5. 負荷設計基準: 標準ベース風圧 0.3 ～ 0.75 kN/m²。耐積雪量は最大1.8 kN/m²。強風地域や豪雪地域で利用できる特殊な補強ソリューション。

6. 地上高: パネルの下の通路や機械操作に対応するために、0.6m から 2.8m までカスタマイズ可能。

7. 基礎の種類: ねじ杭、独立したコンクリート基礎、または場所打ち杭。砂質土壌、粘土質、岩盤などのさまざまな土壌条件に適しています。

8. ファスナー：標準ゆるみ止めワッシャー付き溶融亜鉛メッキ高力ボルト。屋外での長期使用でも安全を保つように設計されています。

9. 設計耐用年数: 25 年、PV モジュールのライフサイクルに一致します。

製品の用途

✅ 大規模集中型グリッドパリティ地上設置型太陽光発電所

✅ 村落分散型太陽光発電・農村活性化太陽光発電事業

✅ ゴビ砂漠、荒地、またはなだらかな丘陵地帯にある太陽光発電基地

✅ Agri-PV (農業用発電) プロジェクト (農業機械用のパネルの下に設けられたスペース)

✅ 海外の大規模地上設置型太陽光発電所およびEPCプロジェクト

✅ 杭基礎工事に適した土壌と水の状態が安定した平坦な地形

インストールに関する注意事項

1. 建設前に現場の地質調査を実施し、地質調査報告書に基づいて基礎タイプを選択します。調査なしに工事を進めることは固く禁じられています。 2. すべての支柱が垂直のままであり、アレイの軸が揃っていることを確認します。取り付けの傾斜角度は設計図面に厳密に従う必要があり、現場での角度の変更は禁止されています。

3. 組み立てには標準のメーカー製コンポーネントのみを使用してください。防食コーティングや構造の完全性を損なう可能性がある、主要プロファイルの無許可の現場での溶接、切断、穴あけ、または曲げは固く禁止されています。

4. 取り付けシステムの設置が完了したら、太陽光発電所の避雷規格に確実に準拠するために、統一接地接続を確立してください。

設置後のO&Mガイドライン

1. 洪水期、豪雪、または台風の後に毎年、ボルトの締まり具合、沈み込み、および防食コーティングの損傷に焦点を当てた包括的な検査を実施します。

2. 錆の拡大を防ぐために、特殊な防食材料を使用してコーティングの局所的な損傷を直ちに修復します。

3. 取り付けビームや支柱の上に機器を吊り下げたり、重い物体を積み上げたりしないでください。負荷は元の設計仕様を超えてはなりません。

4. 損傷した部品を交換する場合は、同じ仕様の純正部品のみを使用してください。標準以外のプロファイルの使用は禁止されています。

カスタマイズされた統合ソリューション

1. 予備的な技術サービス

現場の地形図と気象データを受け取ると、専門の構造エンジニアがモデリングと検証を実行し、レイアウトと傾斜角の最適化計画を作成し、コスト効率の比較を行います。

2. カスタマイズされた構造設計

風雪荷重、地質条件、土地利用計画に基づいて、直立の高さ、スパン、基礎のタイプを調整します。

3. 生産と供給

社内製造とモジュール式プレファブリケーション。需要に応じてバッチでスケジュールされた生産と配送。海上輸出に適した標準化されたコンテナ包装で、輸送時の損傷を最小限に抑えます。

4. プロジェクト実施サポート

地上デュアルポストソーラーマウントシステムの適合性証明書、材料レポート、図面、および荷重計算レポートを出荷時に提供します。オンサイトでの設置に関する質問に対応できるように技術担当者を手配します。権威ある資格と認定

✅ ISO 9001 品質マネジメントシステム認証;完全なトレーサビリティを備えた生産プロセス全体にわたる標準化された制御

✅ CMA サードパーティの機械的性能テストレポート

✅ CNAS 認定の実験室による材料特性と耐食性/耐候性に関するレポート

✅ 欧州プロジェクト向けに EU 規格に準拠した EN 1090 技術文書を提供する能力

✅ 東南アジア、中東、ラテンアメリカの海外プロジェクトの監査要件を満たすための包括的な材料仕様と塩水噴霧腐食試験レポート
