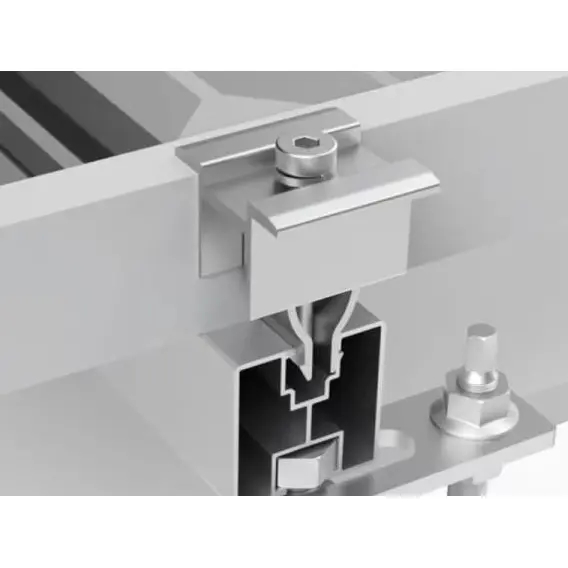

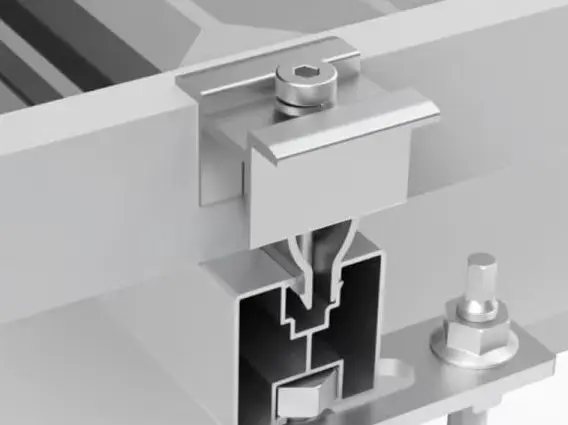

Guojianが提供するソーラー取り付け圧着金具は、30mmから55mmの範囲の太陽光発電フレームに適しており、当社の工場で製造されたCタイプ、Zタイプ、Uタイプのスチール、および亜鉛-アルミニウム-マグネシウムのガイドレールと完全に互換性があります。表面は陽極酸化処理されており、優れた耐食性を備えており、地上発電所、分散型屋上システム、農業用太陽光発電補完プロジェクトなどのさまざまな用途シナリオに適しています。
1. コンポーネントに完全に適合した仕様を備えた統合 OEM ソリューション
2. 高い構造強度を実現するワンピース押出 6005-T5 アルミニウム合金構造
3. モジュールフレームを保護する耐候性EPDMクッションパッド
4. あらゆる種類の PV モジュールと互換性のある広いクランプ範囲
5. 長期にわたる耐食性と屋外耐久性を実現する陽極酸化仕上げ
6. 錆びや焼き付きを防ぐ304ステンレス鋼の緩み止めファスナーが付属しています。
7. 自動化ラインで量産し、大規模案件にも安定供給
平野、山岳地帯、砂漠などに設置されたメガワット級の大規模太陽光発電基地。溶融亜鉛メッキまたはZn-Al-MgコーティングされたCチャンネルレールと組み合わせます。ミッドクランプとエンドクランプを使用して、優れた風、雪、耐荷重性を備えた安全なアレイ取り付けを実現します。
ソーラー架台圧入金具はカラー鋼瓦または平らなコンクリート屋根に投影されます。軽量アルミニウムクランプは屋根全体の負荷を軽減します。さまざまな配列レイアウトと互換性があります。屋根の防水性を損なうことなく簡単に設置できます。
農業用、漁業用太陽光発電、牧畜用太陽光発電、塩田用太陽光発電所。 Zn-Al-Mg レールと耐食性アルミニウム クランプの組み合わせは、塩分とアルカリ性の土壌および高湿度環境 (養魚池の上など) に耐えます。
鉄骨構造の太陽光発電カーポートと農業用太陽光発電温室。調整可能なチルトおよびトラッキングマウントと互換性があります。長いクランプと短いクランプを柔軟に使用してモジュール間隔を調整します。
東南アジア、ヨーロッパ、アフリカにおける住宅および C&I 太陽光発電プロジェクト。英語の設置マニュアルが利用可能です。雨天または沿岸気候に適した耐食仕様。完全な取り付けシステムキットは輸出可能です。
トルク < 18 N・m: クランプ力が不十分です。強風時にはモジュールが滑ったり、騒音が発生したりする可能性があります。トルク > 25 N·m: 過度の圧力によりモジュール フレームが変形し、ガラスに微小な亀裂が生じ、その後出力が低下します。
パッドを使用せずに金属同士が直接接触すると、陽極酸化処理されたフレームに傷がつき、電気化学的腐食が発生します。長期にわたる雨水の浸入はフレームの錆びや破損につながります。
アルミニウム製クランプを炭素鋼ボルトと組み合わせてはなりません。雨水の存在下でアルミニウムと鉄が接触すると、電気化学的腐食が発生し、短期間で締結具の焼き付きや破損につながります。
研削により防食陽極酸化層が損傷し、切断面が急速に錆びます。サイズ調整が必要な場合は、事前に規格外の特注品をご依頼ください。
厚すぎるフレームにナローグリップ クランプを使用することは絶対に避けてください。これによりクランプとフレームの間に隙間が生じ、応力が集中してモジュールが潰れる可能性があります。
気温が 0°C 未満の場合、ソーラーマウント圧入による取り付けはお勧めできません。低温ではEPDMパッドが硬化し、クッション性能が低下し、モジュールフレームが損傷する危険があります。雨が降った後の設置前に、屋根瓦と取り付けレールが乾いていることを確認してください。
半年ごとに定期検査を実施します。沿岸または漁業太陽光発電プロジェクトについては 3 か月ごとに再検査します。台風や大雪の後にボルトの締め付けやパッドの劣化を総合的にチェックします。
取り付けられていないクランプは、密封された防湿カートンに入れて乾燥した倉庫に保管してください。ゴムパッドの早期劣化や故障を防ぐため、直射日光や雨にさらさないようにしてください。
