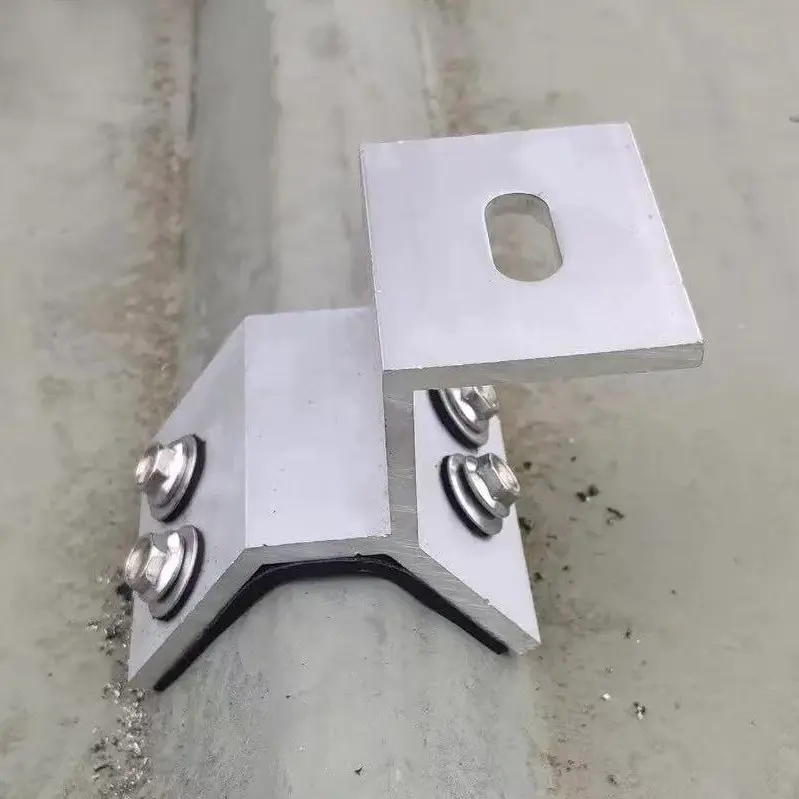

Guojian Factory が提供するルーフ クランプは、隠蔽固定 (Jiachi) パネル、波板、ラップシーム システムなど、さまざまなタイプの金属屋根に適しています。当社提供のC型溝ガイドレールと組み合わせることで、太陽電池モジュールを確実に固定できます。クランプには一体型の滑り止め歯とゴム製緩衝パッドが装備されており、カラー鋼板の表面の傷を効果的に防ぎ、最大毎秒60メートルの強風下でも滑ることなく安定性を維持できます。当社は、独立して所有するハードウェアスタンピング生産ラインを使用して、産業/商業施設および物流施設向けに分散型太陽光発電プロジェクトを継続的に提供し、屋根改修の設置コストを大幅に削減し、将来の水漏れによるメンテナンスのリスクを効果的に軽減します。
GB 6005-T5 一次アルミニウムビレットを使用。受入検査では、引張強度、降伏強度、Al-Mg-Si 合金組成を検証します。リサイクルされたアルミニウムや不純なアルミニウムは厳しく拒否されます。基本的な塩水噴霧耐食性は抜き打ち検査され、不適合な材料は直ちに返却されます。
ビレットを520℃の一定温度で押し出し、クランプ本体、掴み爪、ボルトベースを一体成形します。このシームレスで溶接のない設計により、荷重が均一に分散され、溶接点での構造破損のリスクが排除されます。
全自動の CNC 装置により、内側のグリップ面にダイヤモンド パターンの滑り止めテクスチャが加工されます。標準化された歯の深さとピッチにより、屋根パネルに対する摩擦が最大化され、強風時の横滑りを防ぎます。
押し出されたクランプには陽極酸化処理が施され、空気、雨、塩水噴霧から密閉する緻密な 12μm の保護酸化層が形成されます。酸化層がアルミニウムと一体化し、切断面でも長期にわたる耐食性を実現します。
EPDMゴムパッド（-40℃～120℃の耐熱性、耐紫外線性）が付属しています。クランプの接触面に正確にフィットするように成形されており、取り付け圧力を緩和し、アルミニウム合金がカラースチールタイルやAl-Mg-Mnパネルの塗装を傷つけるのを防ぎます。
設置前にカラースチールタイルのリブ高さ、リブ間隔、継ぎ目の幅を正確に測定し、正しいクランプモデルを選択してください。
ボルトはトルクレンチを使用し、標準トルク20～30N・mで締め付けてください。
乾燥した晴れた日に設置をスケジュールしてください。屋根の表面に水、油、ほこりが溜まっていないことを確認してください。
傾斜が 20° を超える屋根、または風荷重が大きい海岸地域では、クランプの取り付けポイントの密度を増やします。
現場でアルミニウム合金クランプの陽極酸化表面を研磨または切断することは禁止されています。切断面には防食シーラントを再コーティングする必要があります。
プロジェクト引き渡し後、ボルトの締まり具合とゴムパッドの状態に重点を置いた検査が 6 か月ごとに義務付けられています。
1. 大規模物流・倉庫施設
2. 工業団地および製造工場
3. Al-Mg-Mn 立継屋根の高級建築物
4. 臨海工業団地および化学工場地帯
5. 海外金属屋根太陽光発電プロジェクト
一般的な市販のクランプはプロファイルの互換性が低いことが多く、グリップが緩んだり表面に傷がついたりすることがあります。当社は、Jiaochi (470/760/820) クランプ、Al-Mg-Mn スタンディングシーム クランプ、台形シート クランプの 3 つの主要シリーズを提供しており、特定の波形の高さとピッチに基づいてカスタム金型を作成でき、プロジェクト全体に統一された供給ソリューションを提供します。
標準的な亜鉛メッキクランプは 3 年以内に錆びて破損することが多く、アルミニウムと鉄を混合すると電気化学的腐食が発生します。当社のクランプは、陽極酸化仕上げを施した 6005-T5 アルミニウム合金ボディと 304 ステンレス鋼の留め具を備えています。 1,000 時間の中性塩水噴霧試験後も錆斑は見られず、腐食性の高い海岸環境や化学環境でも安定した性能を保証します。
クランプは、波形に完璧にフィットする滑り止めの鋸歯状の付いた厚みのある掴み爪を備えています。第三者機関の実験室テストにより、最大 1.5 kPa の耐風圧性が確認されています。緩み防止セルフロックナットと組み合わせることで、熱膨張や熱収縮にもかかわらずボルトは安全な状態を維持し、このシステムは滑り事故を起こすことなく、台風の影響を受けやすい数多くの沿岸プロジェクトに導入されて成功しています。
