三角ブラケットコネクタ

PV 取り付けシステム用の三角コネクタとは何ですか?

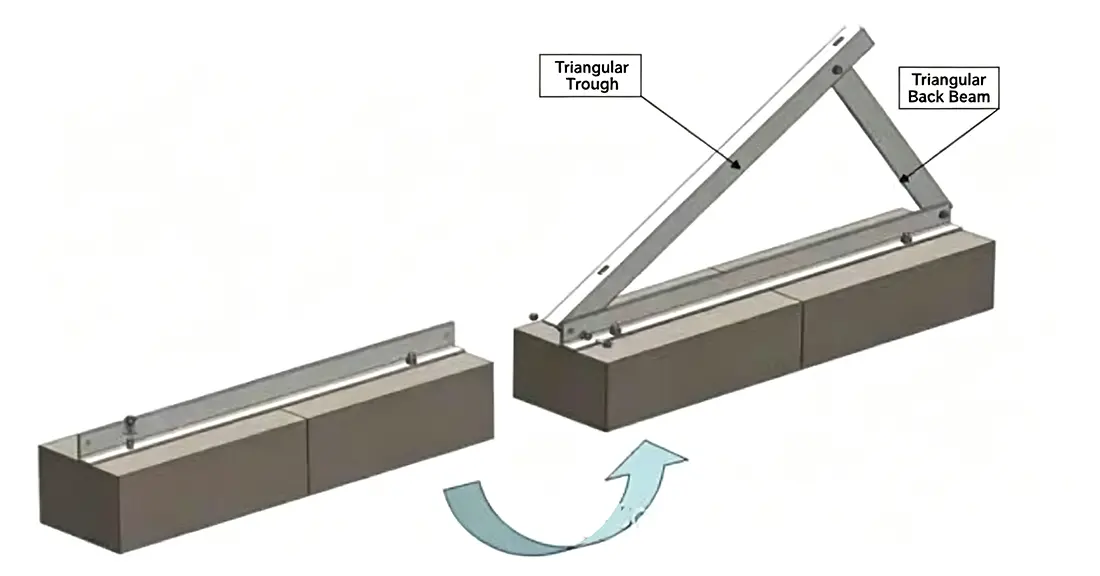

三角サポートまたは三角補強としても知られる、国建工場の中国三角ブラケット コネクタは、太陽光発電 (PV) 取り付けシステムに不可欠な構造ハードウェア コンポーネントです。三角形の機械的安定性を利用して、主要な垂直柱、斜めブレース、および水平母屋を接続して三角形の支持フレームワークを形成し、風荷重、積雪荷重、および PV モジュールの重量によって生じる応力を効果的に分散します。一点接続に依存する標準的な取り付けシステムは、屋外で時間の経過とともに強風にさらされると、全体の揺れ、溶接の亀裂、母屋のたるみが発生する傾向があります。三角コネクタを取り付けることにより、取り付け構造全体の剛性が大幅に向上し、大規模な地上設置型太陽光発電所、複雑な山岳地帯への設置、風荷重の大きい沿岸地域でのプロジェクトには欠かせないコンポーネントとなっています。

製品の主な利点

✅ ワンストップ工場供給: 三角コネクタ、C/Z/U 形鋼プロファイル、PV クランプ、母屋コネクタはすべて社内で製造され、均一な防食処理が施されています。取り付けシステム全体には 25 年間の統一保証が付いているため、複数のベンダーから調達する必要がなくなり、仕様の互換性や耐腐食性の寿命が一貫していないなどの問題が回避されます。

✅ あらゆる環境に対応する二重の防食技術: 溶融亜鉛メッキの厚さ ≥65μm。亜鉛-アルミニウム-マグネシウムのコーティングは切断端の自己修復特性を備えており、1,000時間の中性塩水噴霧テストに合格し、沿岸の塩分とアルカリ地域、漁業と太陽光発電のハイブリッドプロジェクト、および高湿度の山岳地帯での長期耐久性を保証します。

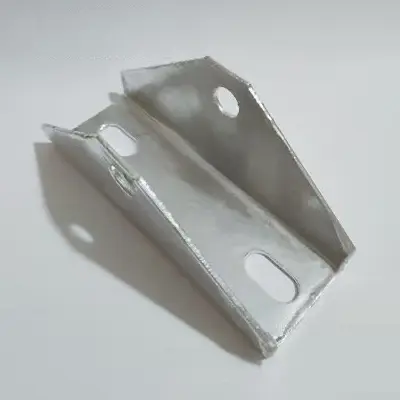

✅ 厚みのある高強度三角形構造: 主要コンポーネントは 2.0 ～ 3.0 mm の Q355B 鋼の単一片から打ち抜かれています。安定した三角形の機械設計は 60m/s の風と 1000N/m² の積雪荷重に耐え、時間が経っても曲がったり変形したりすることなく高い耐荷重能力を発揮します。

✅ 信頼性の高い大規模生産能力: 20 台の全自動 CNC パンチングマシンを備えた 6,600 平方メートルの標準化されたワークショップ。 PVプロファイルの年間生産量は42,000トンです。標準仕様は在庫として保管されます。 10,000 個以上の大量注文は 10 ～ 15 日以内に配送され、緊急の注文には優先スケジュールが利用可能です。

✅ 認証された品質とコンプライアンス: ISO9001 (品質)、ISO14001 (環境)、および ISO45001 (労働衛生) 認証を取得しています。各バッチにはオリジナルの工場品質検査レポートが含まれており、大規模太陽光発電所入札の資格要件を満たしています。

技術仕様

調達に関するよくある質問

Q: 三角ブラケット コネクタは、当社の特定の取り付け構造の寸法に合わせてカスタムメイドできますか?

A: 完全なカスタマイズをサポートしています。既存のC/Z断面スチールマウントに基づいて、プレートの厚さ、穴の間隔、開口角度を調整できます。実装図面をご提供いただくだけで金型作成・生産を進めていただけます。

Q: サンプルをリクエストするにはどうすればよいですか? サンプル費用は一括注文の支払いから差し引かれますか?

A: 少量の標準仕様サンプルは無料で提供されます。送料のみが適用されます。後で大量のプロジェクトを注文した場合、サンプルの送料は注文総額から全額差し引かれる場合があります。

Q: このコネクタは、沿岸の「魚ソーラー」 (水産養殖 - 太陽光発電) または塩分アルカリ土壌プロジェクトに使用できますか?保証期間は何ですか?

A: We recommend the Zinc-Aluminum-Magnesium surface finish; the cut edges feature self-healing anti-corrosion properties, making them suitable for highly corrosive coastal areas, fish ponds, and saline-alkali soil environments. Accessories come with a 10-year warranty, and the complete PV system is backed by a 25-year service life guarantee.

調達支援サービス

1. 無料の技術図面サポート: 全体的な PV 設置レイアウトと三角支柱の構造荷重計算のための図面の提供。

2. サードパーティのテスト サービス: 機械的および耐腐食塩水噴霧テストのためにサンプルを研究室に送信できます。

3. 完全な入札資格書類: 「Three-System」証明書、AAA 格付けの信用企業証明書、および出荷品に同梱される工場品質検査報告書。

4. 生涯アフターセールスサポート: プロジェクトの試運転後の定期的なフォローアップ。人為的以外の品質問題が発生した場合の付属品の無料交換または返品。
